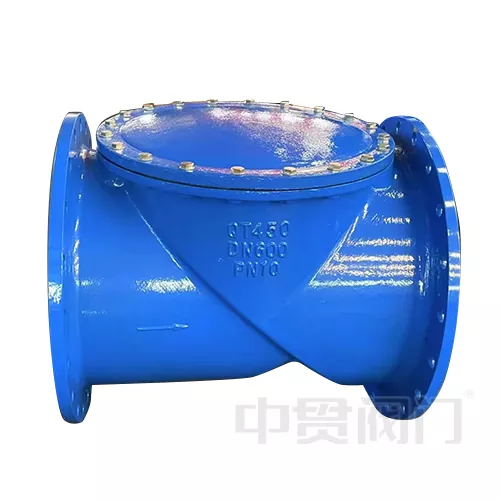

Non-Return Flap Design Swing Check Valve

Non-Return Flap Design Swing Check dirancang kanggo sistem aliran dhuwur (diameter DN50-DN1200, tekanan PN16-PN40), saluran aliran full-bore (koefisien aliran Cv: 0.2-0.5) dilengkapi engsel pelumas dhewe, bisa nangani media abrasif sing ngemot partikel padhet≤5mm, lan cocok kanggo suhu -30 ℃ Kasedhiya ing baja tahan karat 316L, baja duplex. Desain spring-free ngluwihi siklus pangopènan kanggo luwih saka 8 taun, lan kinerja adoh ngluwihi saka klep mriksa angkat tradisional. Cocog kanggo saluran pipa minyak, sistem kondensasi pembangkit listrik lan skenario media korosif kimia.

Desain struktur lan prinsip kerja

TheNon-Return Flap Design Swing Check Valve Desain struktur lan prinsip kerja utamane bisa dibagi dadi telung bagean. Kaping pisanan, Tilted flap, Non-Return Flap Design Swing Check Valve karo stainless steel utawa baja dupleks, kanthi kekandelan 1/5 ~ 1/8 saka diameter pipa, lan lumahing bisa hard Chrome plated.

Sabanjure ditampilake ing saluran aliran resistance Low, amarga duwe desain bolongan Full (Full Bore), koefisien resistance aliran (Nilai Kv) 40% ~ 60% luwih murah tinimbang katup mriksa angkat tradisional; Uga, Sudut bukaan tutup tekan 75 ° ~ 85 °, nyuda mundhut tekanan sing disebabake kerusuhan, lan cocok kanggo skenario aliran gedhe (kayata pipa banyu DN1200).

Wis macem-macem sistem Sealing,Non-Return Flap Design Swing Check Valve jog bisa dipilih saka EPDM, NBR utawa logam asu laut hard, lan tingkat bocor meets standar API 598 Kelas IV; Nalika ditutup, wektu kontak antarane tutup lan lumahing sealing is≤0.2 detik, kang èfèktif nyegah impact palu banyu. Nalika medium mili maju, meksa nyurung cakram tutup kanggo mbukak; nalika tingkat aliran bali menyang nul utawa mili ing mbalikke, tutup tutup otomatis amarga bobot dhewe lan prabédan meksa mbalikke.

Area aplikasi khas:

1. Tanduran banyu

2. Nyegah backflow stopkontak pompa kanggo pipa minyak mentah;

3. Sistem pemulihan kondensat kanggo pembangkit listrik termal;

4. Kontrol bali sludge kanggo tanduran perawatan limbah;

5. Proteksi interception kanggo media korosif (kayata 50% asam sulfat) ing tanduran kimia.
