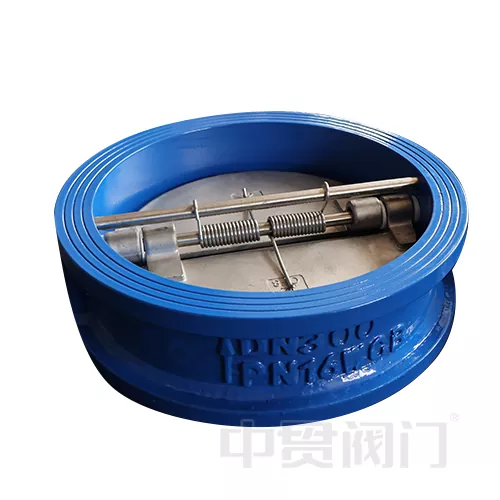

Cast Iron Wafer Dual Plate Priksa Valve

Thecast wesi Wafer Dual Plate mriksa Valve wis dileksanakake uga ing toko pump ing bangunan dhuwur-munggah, jaringan dadi panas distrik lan Processing pangan lan sistem reresik, kayata model DN200, kang kasil ditindhes getaran awak pump disebabake backflow banyu chilled ing sistem air conditioning saka Komplek komersial. Resistance aliran sing kurang (nilai Cv 0.6 ~ 1.2) lan karakteristik bebas pangopènan ndadekake peralatan sing disenengi kanggo efektifitas biaya lan linuwih ing skenario tekanan rendah.

Fitur struktural lan desain

wesi Wafer Dual Plate mriksa Valve wis Two piring tutup bunder simetris (bahan: wesi ductile) disambung dening spring hinges, lan kekandelan 1/10 ~ 1/12 saka diameteripun, iku fitur pisanan, Double Spring Auxiliary Disc.

Awak wesi wesi (ASTM A48 Kelas 35B) 40% luwih entheng lan 60% luwih cendhek tinimbang katup cek flanged, saengga cocok kanggo instalasi ing ruang sing terbatas.

Sing terakhir yaiku bukaan lan penutupan torsi Low. Preload musim semi sing dioptimalake, tekanan bukaan disk≤0.05 bar, wektu nanggepi nutup≤0.5 detik lan Koefisien resistensi aliran (Nilai Kv) yaiku 0.6 ~ 1.2, sing cocog kanggo anti-mundur lan sistem sirah kurang ing stopkontak pompa.

Kaluwihan Kinerja lan Aplikasi

1. Balance antarane ekonomi lan daya tahan:

Biaya bahan wesi yaiku 1/3 saka katup stainless steel, lan bisa tahan cairan korosif sing lemah (kayata banyu adhem lan limbah domestik) saka pH 6 ~ 9 liwat proteksi lapisan;

Urip desain ≥10 taun, lan pangopènan mung mbutuhake reresik piring katup.

2. Resiko rendah palu banyu:

Piring tutup pindho inCast wesi Wafer Dual PlateCheck Valve ditutup kanthi bertahap kanggo nyuda impact pipa sing disebabake owah-owahan dadakan ing tingkat aliran, lan nilai puncak tekanan palu banyu sing diukur dikurangi 50% ~ 70%;

3. Kompatibilitas amba:

Rentang suhu sing ditrapake -20 ° C ~ 120 ° C, ndhukung banyu, lenga lan bahan kimia konsentrasi rendah (kayata larutan etilena glikol);

Bisa dipasang kanthi vertikal utawa horisontal kanggo pipa wesi, PVC utawa baja karbon (gasket dibutuhake).
