Basa
Sambungan jinis wafer minangka cara pengikatklep(utamaneklep kupu, mriksa klep, etc.) antarane flanges pipe nggunakake bolt dawa. Karakteristik sing ditemtokake yaiku: katup ora duwe flang integral dhewe; tinimbang, bolts dawa ngliwati flanges saka loro pipo kanggo ngamanake tutup ing tengah.
Ngirit ruang: Dawane tutup wafer (dimensi pasuryan) yaiku 1/3 nganti 1/4 saka katup flanged.
Pengurangan biaya: Ngilangi tempa / mesin saka rong flang integral ing awak tutup.
entheng: Bisa ditangani kanthi manual tanpa peralatan ngangkat, utamane kanggo diameter gedhe (contone, DN200 lan ndhuwur).
Ora bisa dicopot kanthi mandiri: Kanggo ngganti tutup wafer, loro flang pipa kudu dicopot (yaiku, pipa kudu dipindhah). Mulane, iku ora bisa digunakake ing pipe mati-ends utawa ngendi mung siji sisih bisa diakses.
Mbutuhake alignment apik: flanges pipe misaligned bisa corak tutup lan nimbulaké Gagal segel.
Ora kanggo tekanan dhuwur banget: Biasane digunakake ing tekanan rendah nganti medium (≤ PN40 / Kelas 300); tekanan ultra-dhuwur bisa ngrusak awak katup.

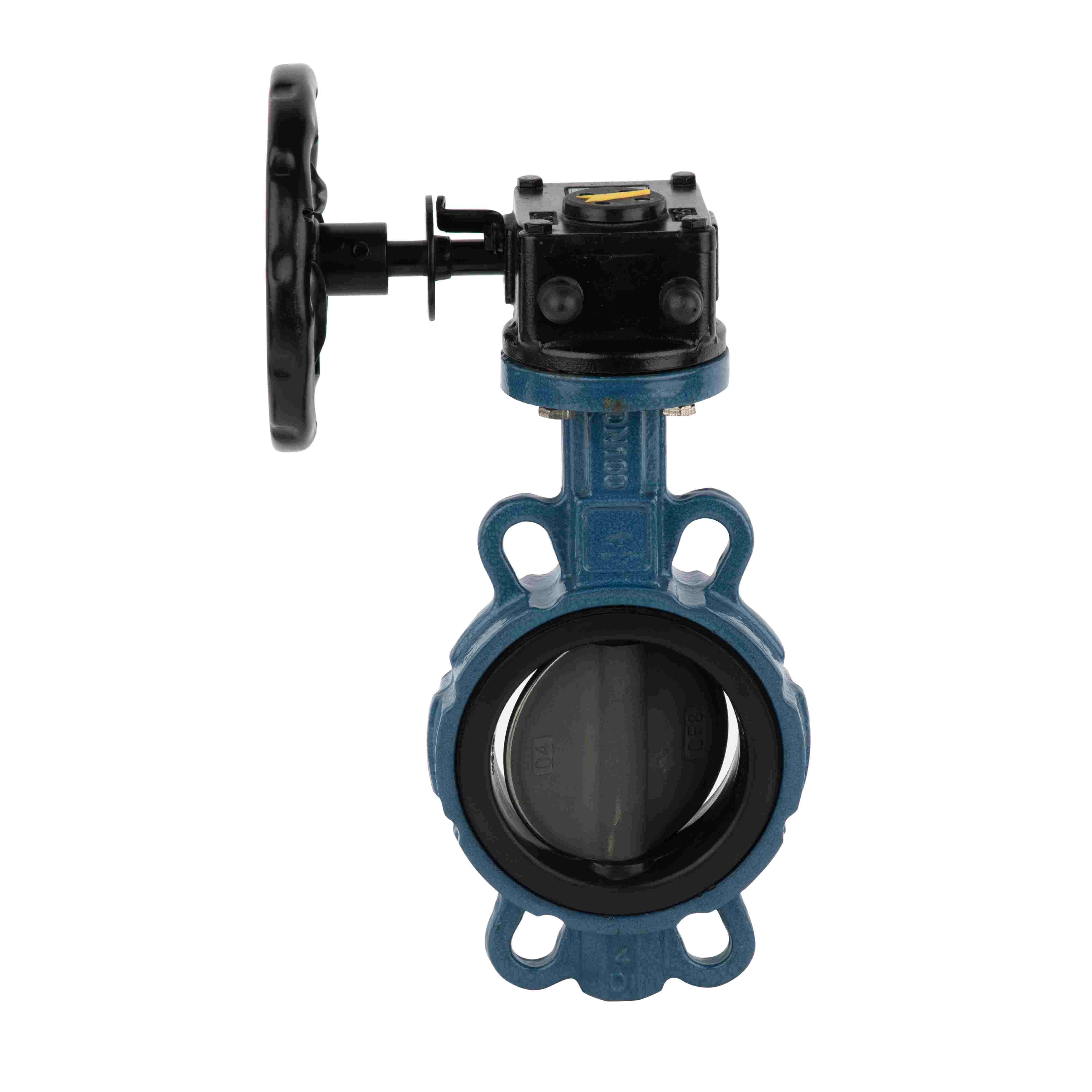

Klep kupu wafer: Perawatan banyu, HVAC, sistem proteksi geni - umum amarga biaya murah lan gampang dipasang.
Wafer mriksa klep: Nyegah backflow; luwih cendhek tinimbang klep mriksa swing, clamped langsung antarane flanges.
Wafer dilapisi klep: Aplikasi tahan korosi.
Dawane bolt kudu diitung kanthi tepat:
2 × pipa flange ketebalan + katup face-to-face dawa + 2 × kekandelan paking + 2 × nut dhuwur
Gunakake standar sambungan wafer cocok (contone, EN 593, API 609, GB / T 12238) karo standar flange pipe cocog (contone, GB / T 9119, HG / T 20592).
Gunakake torsi bolt malah kanggo ngindhari clamping sing ora rata, sing bisa nyebabake ikatan disk (masalah umum karo katup kupu).
Wafer-jinis desain sambungan ngarahke ing bobot entheng, biaya murah, lan instalasi cepet. Iku ateges nganggep tutup minangka "komponen clamped" antarane loro flanges pipe. Pilihan kudu nimbang rating tekanan, akses pangopènan, lan frekuensi mbusak.
