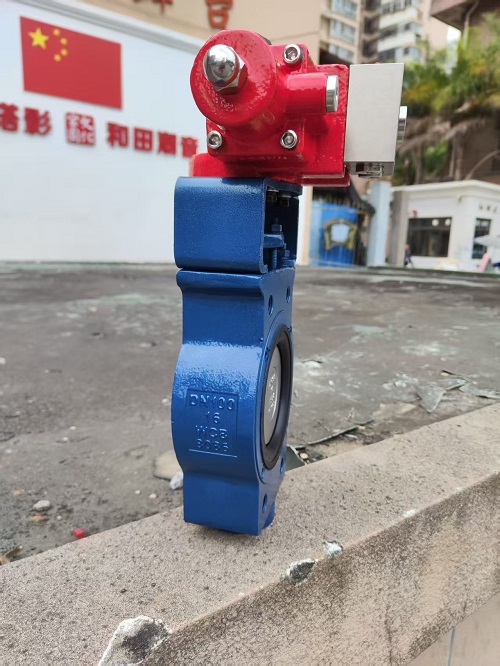

Semi-lug WCB Body lan CF8 Disc karo Hydraulic Actuator Eccentric Butterfly valve

Semi-lug WCB Body lan CF8 Disc karo Hydraulic Actuator Eccentric Butterfly Valve minangka katup kinerja dhuwur sing dirancang kanggo nuntut aplikasi sing mbutuhake operasi cepet, sealing dipercaya, lan pangopènan minimal. Kanthi desain eksentrik lan aktuator hidrolik sing unik, katup iki cocog kanggo nangani tekanan diferensial sing dhuwur, nalika njamin operasi lancar lan umur layanan luwih dawa.

Fitur Desain:

Tipe Katup: Katup Kupu Offset Ganda kanthi Kursi Empuk

Katup kupu-kupu eksentrik nduweni desain offset ganda, ing ngendi sumbu batang tutup diimbangi saka permukaan sealing lan sumbu pipa. Desain inovatif iki mesthekake yen disk cepet disengages saka jog sak mbukak, Ngartekno nyuda gesekan lan nyandhang, lan prolonging umur layanan saka tutup tutup.

Desain Offset:

Desain offset nambah efisiensi katup kanthi ngidini disk bisa mindhah kanthi resistensi minimal, nyedhiyakake operasi sing luwih lancar lan nyuda nyandhang mekanik. Asil kasebut minangka katup sing nyedhiyakake kinerja dhuwur nalika mbutuhake pangopènan sing kurang.

Sistem sealing:

Kursi empuk sing tahan:

Katup nggunakake kursi alus sing tahan banting, biasane digawe saka bahan kaya EPDM, NBR, PTFE, lan liya-liyane. Iki cocog karo standar sealing sing ketat kayata ANSI Kelas VI, saengga bisa dipercaya kanggo macem-macem aplikasi industri.

Spesifikasi Bahan:

Bahan Badan

Awak tutup digawe saka WCB Carbon Steel, nyediakake integritas struktural kuwat lan resistance banget kanggo tekanan umum. Materi iki njamin daya tahan ing lingkungan sing dikarepake, kalebu industri kanthi tingkat aliran dhuwur utawa media abrasif.

Bahan Disc

Cakram katup digawe saka CF8 Stainless Steel (304), sing dikenal kanthi resistensi korosi, kekuatan dhuwur, lan daya tahan. Lumahing cakram sing dipoles utawa dilapisi njamin kontak sing ketat karo kursi sing empuk kanggo segel sing bisa dipercaya nalika menehi resistensi marang karat lan nyandhang.

Desain sambungan:

Badan Semi Lug:

Katup iki nduweni desain awak semi-lug, sing ngidini instalasi lan disassembly gampang. Desain semi-lug kalebu bolongan lug tapped, nggawe iku bisa kanggo nginstal tutup nggunakake liwat-bolts, padha karo tutup wafer. Kauntungan utama saka desain iki yaiku kemampuan kanggo ndhukung katup nalika disassembly pipa, nggampangake pangopènan sing luwih gampang tanpa mbusak katup kanthi lengkap saka sistem.

aktuasi:

Aktuator hidrolik:

Katup kasebut dilengkapi aktuator hidrolik, menehi torsi dhuwur lan respon cepet kanggo aplikasi sing mbutuhake operasi katup kanthi cepet utawa nangani tekanan diferensial dhuwur kanggo mbukak. Aktuator hidrolik becik kanggo sistem sing mbutuhake tingkat kontrol lan kinerja sing luwih dhuwur, kayata ing pipa minyak lan gas, pangolahan kimia, lan aplikasi industri liyane.

Integrasi hidrolik:

Aktuator iki bisa langsung digabungake menyang sistem kontrol hidrolik, nyedhiyakake operasi sing lancar lan kontrol sing luwih gedhe babagan gerakan katup. Iki dirancang kanggo njamin efisiensi dhuwur lan konsumsi energi minimal nalika ngoptimalake linuwih operasional.

Aplikasi:

Pengolahan Banyu lan Limbah

Industri Minyak & Gas

Pangolahan Kimia

Pembangkit Listrik

Sistem HVAC

Industri Pulp & Kertas

Farmasi lan Pangolahan Pangan

Kaluwihan utama:

Minimal Wear and Tear: Desain eksentrik nyuda gesekan, ndawakake umur segel lan nyuda syarat pangopènan.

Bidirectional Zero Leakage: Desain kursi alus sing tahan banting njamin operasi bebas bocor ing loro arah.

Operasi Cepet lan Efisien: Kanthi aktuator hidraulik, katup ngirim wektu nanggepi cepet, cocog kanggo aplikasi tekanan dhuwur lan cepet.

Pangopènan Gampang: Desain semi-lug ngidini gampang mbusak tutup lan nginstal maneh sajrone pangopènan rutin, ngirit wektu lan biaya tenaga kerja.

Ketahanan Korosi: Cakram Stainless Steel CF8 lan awak baja karbon WCB njamin daya tahan lan tahan karat ing lingkungan sing atos.

Spesifikasi:
