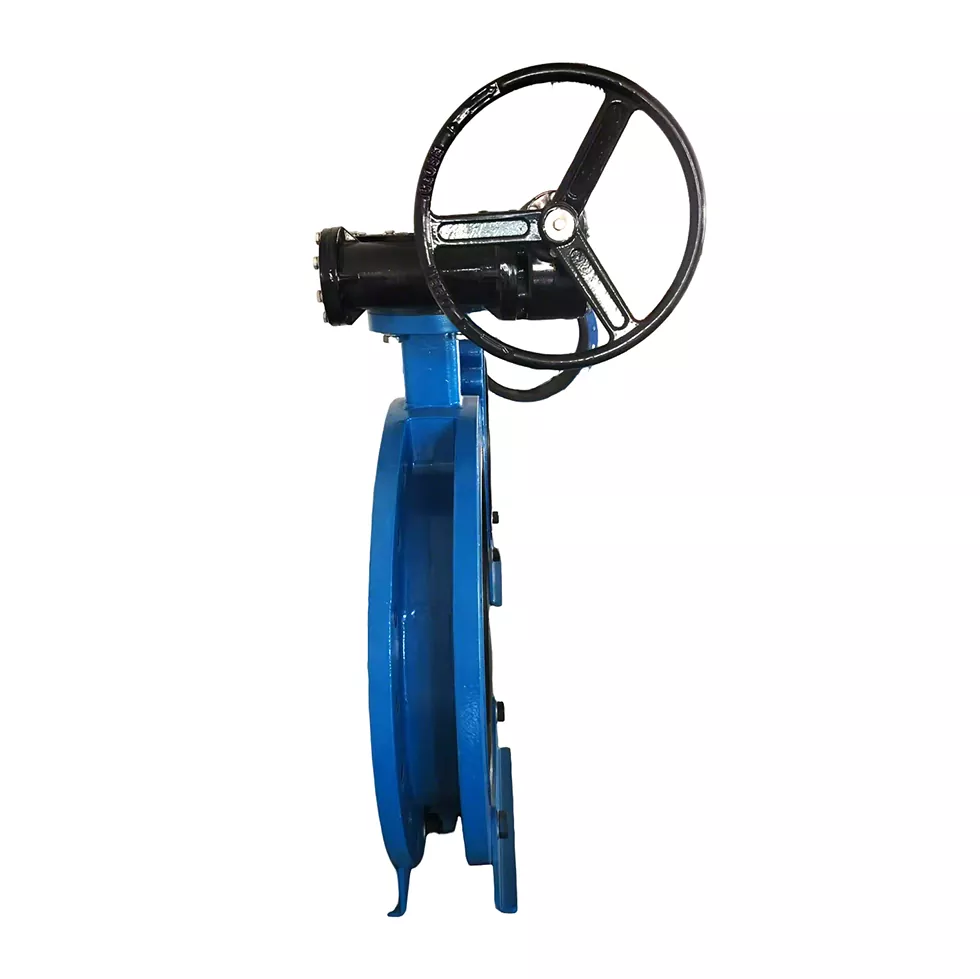

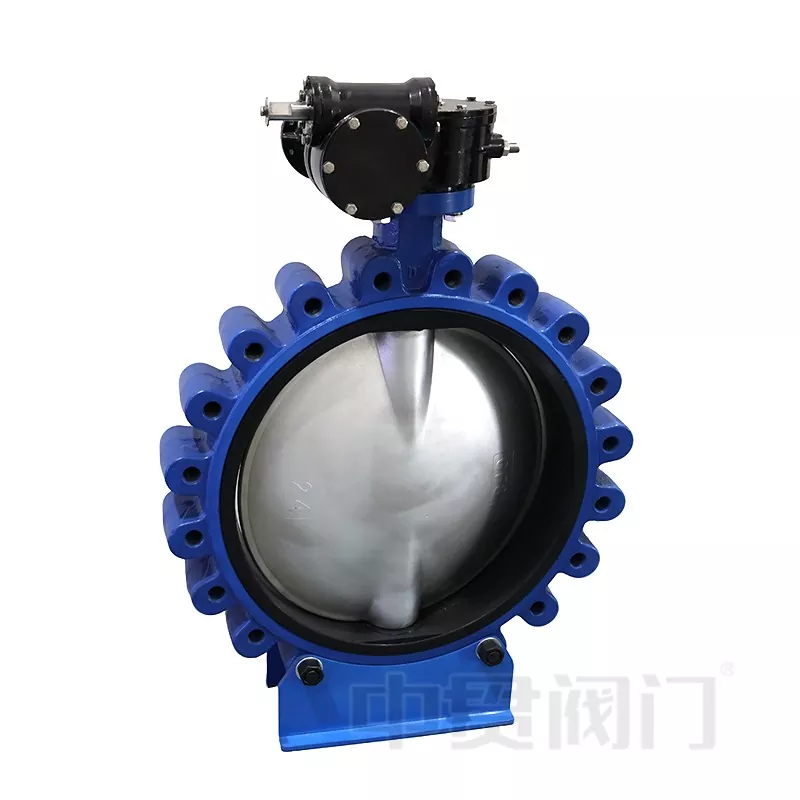

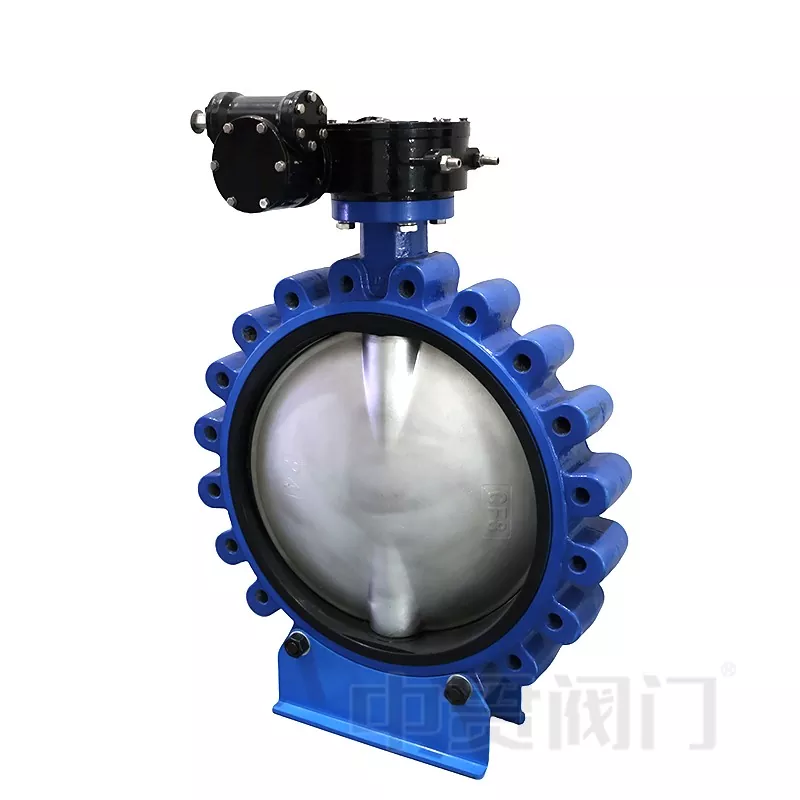

Katup Kupu Tipe Lug Zhongguandirancang kanggo sistem pipa sing mbutuhake instalasi fleksibel, mateni sing dipercaya, lan pangopènan sing trep. Minangka struktur tutup kupu centerline, iku umume dipilih kanggoperawatan banyu, Sirkulasi HVAC, pipa industri, lan aplikasi ing ngendi tutup kudu dicopot utawa dilayani tanpa mengaruhi susunan pipa lengkap.
Dibandhingake karo klep kupu wafer, ingdesain sambungan lugnggunakake bolongan Utas ing awak tutup kanggo ngidini fiksasi flange sawijining. Struktur iki utamané cocok kanggo instalasi end-of-line, bagean isolasi peralatan, lan pipelines ngendi siji sisih sambungan bisa uga kudu dibusak sak pangopènan.
Awak katup bisa diprodhuksi sakawesi ulet, GGG50, stainless steel, utawa baja karbon miturut syarat tekanan, karakteristik medium, lan kondisi karat. Struktur lug nyebarake stres sambungan liwat sawetara titik mbenakake, ningkatake stabilitas instalasi ing pipa sing kena getaran utawa operasi sing kerep.
Cakram nganggo desain bunder sing kompak lan muter kira-kira 90° ing antarane posisi sing mbukak lan ditutup kanthi lengkap. Cakram baja tahan karat utawa bahan liyane sing kompatibel bisa dipilih miturut medium pipa kanggo nambah ketahanan korosi lan kinerja layanan.
Batang katup mindhah torsi operasi antarane aktuator lan disk. Pengaturan poros tengah nyuda kerumitan struktural lan ndhukung operasi sing lancar kanthi cara aktuasi manual, pneumatik, utawa listrik.
EPDM, NBR, PTFE, lan bahan sealing liyane bisa dipilih miturut medium. EPDM umume digunakake kanggo aplikasi banyu basis, NBR cocok kanggo kondisi lenga-related, nalika PTFE dianggep kanggo syarat resistance kimia kuwat.
Ing sistem pasokan banyu lan banyu limbah, katup kupu-kupu lug biasane dipilih amarga struktur sing kompak lan karakteristik pangopènan sing gampang. Konfigurasi kursi EPDM asring digunakake kanggo banyu seger, limbah, lan sistem sirkulasi banyu umum sing syarat kompatibilitas kimia cukup moderat.
HVAC lan pipa pendingin industri biasane mbutuhake operasi mbukak lan nutup sing kerep. Desain puteran 90 °, torsi operasi sing sithik, lan dawa instalasi sing kompak nggawe katup kupu-kupu lug cocok kanggo sistem kontrol sirkulasi kanthi papan instalasi sing winates.
Kanggo pipa industri sing ngemot media korosif utawa khusus, konfigurasi katup kudu dipilih miturut kompatibilitas kimia antarane bahan jog lan medium. Kursi basis PTFE bisa dianggep kanggo lingkungan kimia kuwat, nalika bahan NBR lan FKM digunakake kanggo aplikasi lenga-related.
Sistem laut lan energi asring mbutuhake katup kanthi tahan karat lan akses pangopènan sing trep. Struktur sambungan lug ngidini isolasi lan panggantos luwih gampang ing pipa ing ngendi papan pangopènan diwatesi.
Sajrone operasi, disk muter ngubengi sumbu batang katup. Nalika katup mbukak kanthi lengkap, cakram sejajar karo arah aliran pipa, nyuda resistensi lan ngidini medium bisa ngliwati kanthi alangan minimal.
Nalika nutup, disk muter kira-kira 90° lan menet ing jog sealing kanggo mungkasi aliran. Gumantung ing desain tutup lan materi sealing, kinerja mati-mati bidirectional bisa ngrambah.
Kanggo aplikasi throttling, posisi disk bisa diatur ing antarane posisi mbukak lan ditutup.
| Bandhingan | Katup Kupu Tipe Lug | Wafer Butterfly Valve Kab |
|---|---|---|
| Metode Sambungan | bolongan lug Utas ngidini fiksasi flange sawijining | Dipasang antarane rong flanges nggunakake liwat bolts |
| Pangopènan | Cocog kanggo sistem sing mbutuhake penghapusan katup luwih gampang utawa instalasi end-line | Luwih cocok kanggo instalasi pipa standar |
| Ruang Instalasi | Desain kompak kanthi keluwesan sambungan sing luwih kuat | Entheng lan umum digunakake ing ngendi papan diwatesi |
| Aplikasi Khas | Perawatan banyu, HVAC, pipa industri, sistem sensitif pangopènan | Pipa banyu lan sarana umum |
Zhejiang Zhongguan Valve Manufacture Co., Ltd.wis fokus ing Manufaktur tutup kanggo luwih saka 19 taun, karo sumber daya produksi dumunung ing Tianjin lan Wenzhou, Zhejiang. Perusahaan mrodhuksiklep kupukalebu wafer, lug, U-bagean, lan jinis flange, karo diameteripun produksi utama kiro-kiro saka DN40 kanggo DN1600.

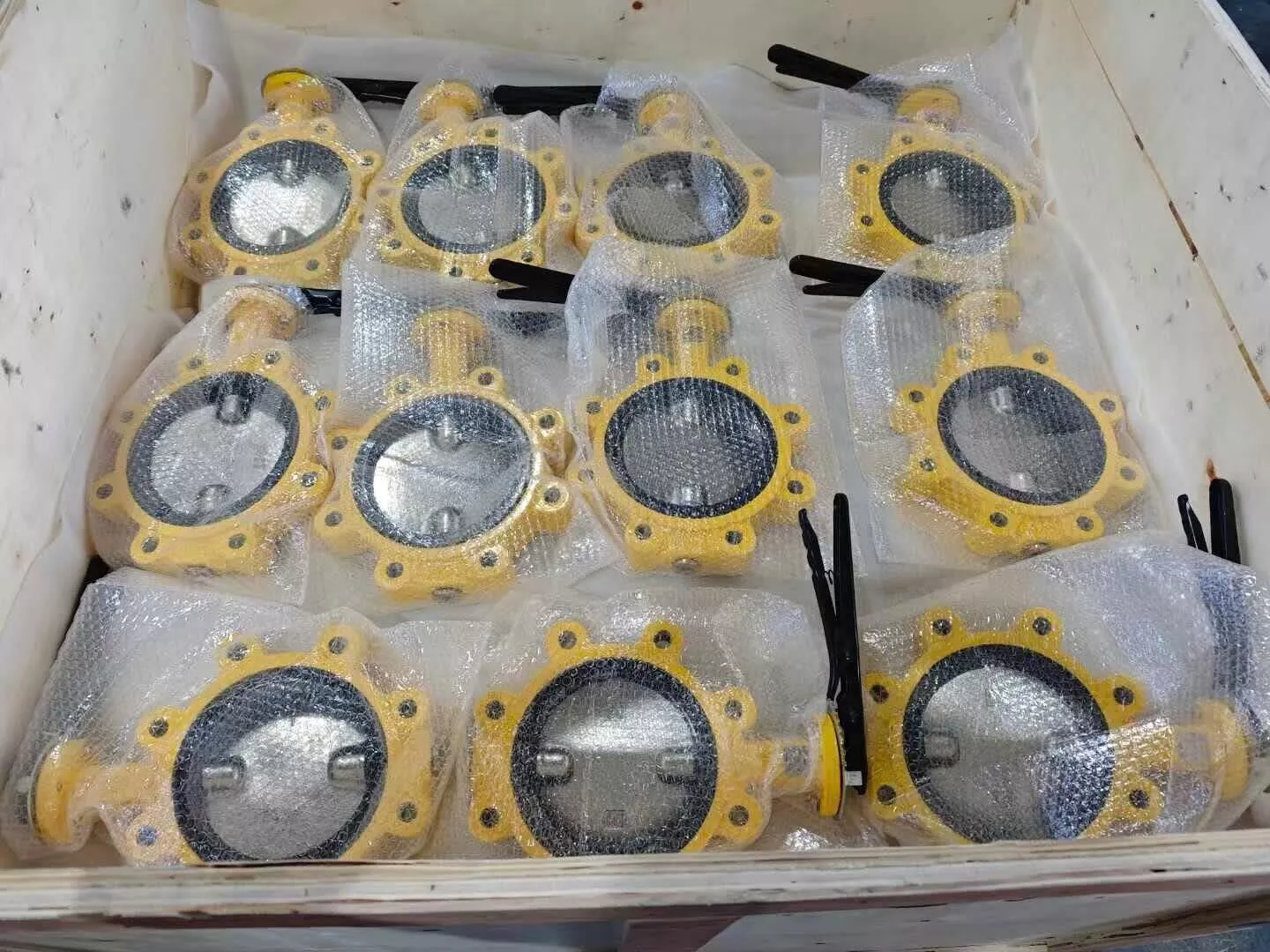

Proses manufaktur kalebu perakitan katup, tes tekanan, instalasi kursi katup, instalasi lengan poros, lan menehi tandha produk. Zhongguan nyedhiyakake dibutuhakeSertifikat ISOkanggo klep diprodhuksi lan bisa nyedhiyaniKursi katup sing disertifikasi WRASnalika dibutuhake.
Urip layanan katup kupu-kupu lug utamane kena pengaruh kahanan operasi, kalebu karakteristik medium, suhu, owah-owahan tekanan, frekuensi operasi, lan kualitas instalasi. Milih bahan sealing sing cocog lan njaga kahanan operasi sing tepat mbantu nyuda komponen sealing sing durung wayahe.
ya wis. Katup Kupu Tipe Lug bisa dioperasikake kanthi gagang manual, operator gear, aktuator pneumatik, utawa aktuator listrik miturut syarat kontrol pipa. Pilihan aktuator kudu cocog karo syarat torsi katup, frekuensi operasi, lan sistem otomatisasi.
Informasi sing dibutuhake biasane kalebu ukuran katup, rating tekanan, standar sambungan, medium pipa, sawetara suhu, syarat materi kursi, lan syarat aktuator. Rincian kasebut mbantu nemtokake konfigurasi katup sing cocog lan supaya ora milih bahan sing salah.
Nyegah kebocoran gumantung saka pilihan katup sing bener, materi sealing sing cocog, instalasi sing tepat, lan pemeriksaan rutin. Alignment pipeline, kondisi sambungan flange, lan partikel manca sak lumahing sealing kudu dicenthang sak instalasi kanggo njaga kinerja sealing.
