Sambungan jinis wafer minangka cara ngikat katup (utamaneklep kupu,mriksa klep, etc.) antarane flanges pipe nggunakake bolt dawa. Karakteristik sing ditemtokake yaiku: katup ora duwe flang integral dhewe; tinimbang, bolts dawa ngliwati flanges saka loro pipo kanggo ngamanake tutup ing tengah.

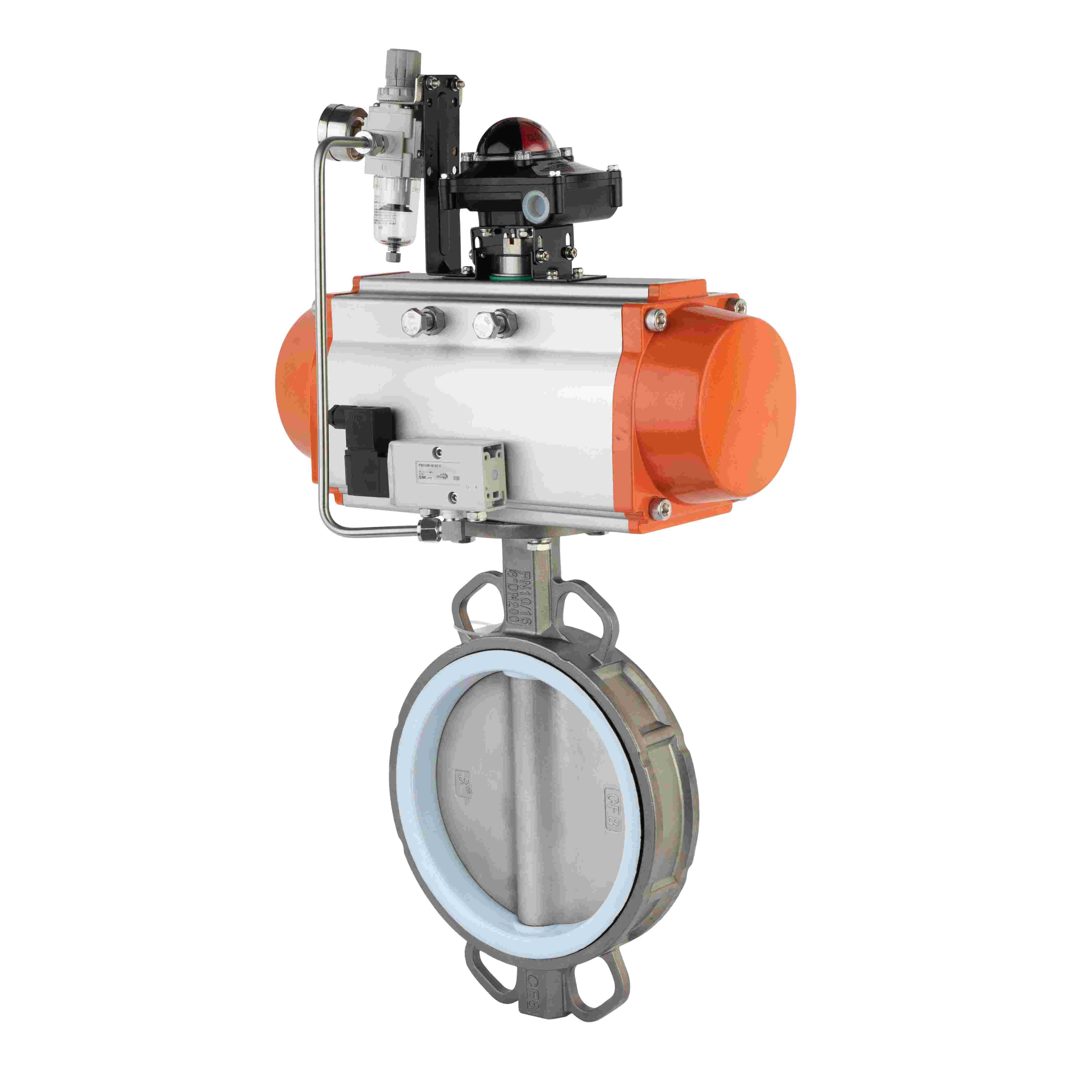

Katup: Awak katup ora duwe bolongan bolt flange, mung pasuryan sing mulus. Conto umum: katup kupu wafer, katup pamriksa wafer.
Bolts: Biasane stud bolts utawa liwat bolts, cukup dawa kanggo ngliwati bolongan bolt loro flanges pipe.
Pipa Flanges: Ujung pipa kudu dilengkapi flanges standar.
Kacang: Digunakake kanggo nyenyet.
Selehake katup wafer ing antarane flanges saka rong pipa.
Lebokake bolt dawa liwat bolongan bolt siji flange pipa → liwat bolongan kalibrasi ing awak tutup wafer → liwat bolongan bolt flange pipa mbalikke.
Kencengake kacang ing ujung loro. Minangka perkakas wis tightened, loro flanges pipe ditarik bebarengan.
Pasukan clamping iki nutup tutup ing antarane flanges, kanthi gaskets (utawa segel tahan banting ing tutup) mbentuk antarmuka sealing.
| Fitur |
Tipe Wafer |
Flanged (Tradisional) |
| Bolts |
Bolts dawa; nomer padha bolongan flange |
Rong set baut/mur (siji saben flange) |
| Konstruksi Valve |
Cahya, tipis, kompak |
Abot, dawa, kanthi flensa integral |
| Instalasi / mbusak |
Mbutuhake medhot loro-lorone kanggo mbusak tutup |
Bisa mbusak tutup kanthi unbolting siji flange |
| biaya |
Biaya katup murah; flange pipe isih dibutuhake |
Katup + biaya flange sing luwih dhuwur |
| Bobot |
cahya; becik kanggo diameteripun gedhe |
abot |
| Leak Paths |
Kurang (loro rai penyegelan: katup-kanggo-flange saben sisih) |
Liyane (papat pasuryan: rong gasket flange ditambah loro flange-kanggo-katup) |
