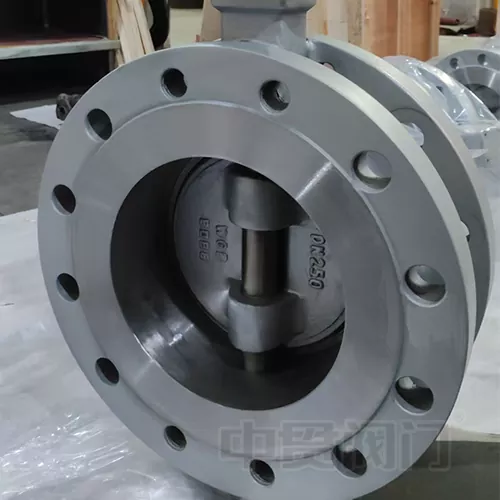

A katup kupu-kupuApa pipo sing umume digunakake kanggo cairan ing aplikasi industri. Nduwe macem-macem aplikasi, kayata ing proses kimia, metalurator, generator gas, gas bara, gas alam, sistem petrol / kadhemen / adhem.
Prinsip kerja saka katup kupu-kupu kalebu ngatur aliran medium cairan liwat piring kupu-kupu. Piring kupu-kupu dipanggonke kanthi vertikal sajrone pipa. Iki bentuk disk lan muter ngubengi sumbu ing awak katve. Kanthi ngoperasikake batang katup, sudut deflection piring kupu-kupu bisa diatur kanggo ngontrol tingkat aliran medium cairan.
Ana macem-macem jiniskatup kupu-kupuS, kayata lemut kupu-kupu concentrik, katup kupu-kupu katup, lemut butterfly dobel, lan katup kupu-kupu triple. Ciri khas saka kupu-kupu kupu-kupu concentrik yaiku sumbu batang katup, dadi pusat kupu-kupu bunder, lan pusat awak katve kabeh padha. Katup kupu-kupu jinis iki nduweni struktur sing gampang lan gampang diprodhuksi. Nanging, kekurangan kasebut yaiku plate kupu-kupu terus-terusan melu gesekan karo kursi katup, nyebabake nyandhang cepet. Katup kupu-kupu siji-kupu ngatasi masalah iki. Iki misahake sumbu batang katup saka pusat piring kupu-kupu, ngurutake komprèsi ing antarane piring kupu lan kursi katup. Kanthi ngimbangi pusat batang katup saka pusat piring kupu-kupu lan pusat awak katve, kita entuk katup kupu-kupu dobel. Struktur iki kanthi efektif nyuda gesekan ing antarane piring kupu-kupu lan kursi katup, minimalake nyandhang lan signifikan ngluwihi urip layanan Valve. Nanging, katup kupu-kupu dobel kaping pindho uga duwe kekurangan nalika nangani media cairan suhu dhuwur. Yen segel keras tahan suhu sing dhuwur, digunakake, medium rawan bocor. Ing tangan liyane, yen segel alus digunakake, dheweke ora bisa nahan suhu sing dhuwur. Kanggo ngatasi masalah iki, triple-offsetkatup kupu-kupudikembangake. Offset katelu misahake sumbu permukaan piring piring kupu-kupu conical saka sumbu awak katup silinder, ngowahi boneka butter cross-section saka lundur. Iki ngganti segel posisional asli menyang segel torsi, entuk segel liwat tekanan kontak saka kursi katup.
