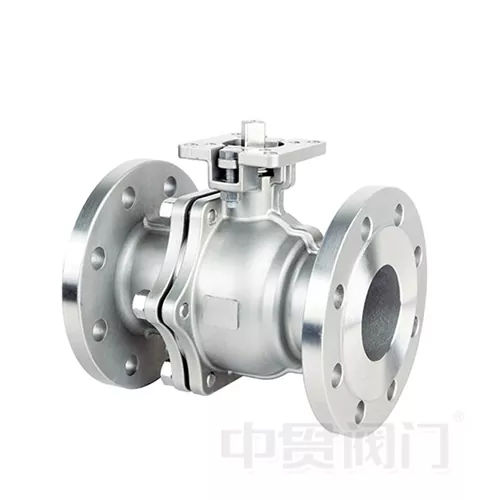

ASME Standard Flange High Platform Stainless Steel Ball Valve

ASME Standard Flange High Platform Stainless Steel Ball Valve minangka katup industri kelas profesional sing direkayasa kanggo nangani media korosif, kondisi suhu / tekanan dhuwur, lan syarat sealing sing ketat ing sistem kontrol cairan.

Awak tutup lan kabeh bagean wetted diprodhuksi saka stainless steel premium (CF8 / CF8M / CF3M kasedhiya), digabungake karo flanges standar ASME B16.5 kanggo njamin sambungan aman lan dipercaya kanggo sistem pipa. Dibandhingake karo klep werni conventional, unikdesain platform dhuwur terpadudilengkapi pad pemasangan standar ISO 5211 langsung ing ndhuwur awak katup, ngidini instalasi cepet aktuator pneumatik, listrik, utawa elektro-hidrolik tanpa kurung tambahan.

Minangka salah siji produk inti sakaKatup Zhongguan, tutup bal iki wis akeh digunakake ing transmisi lenga & gas, sistem reaktor kimia, garis sanitasi bahan pangan, sistem banyu diresiki farmasi, desalinasi banyu laut, lan sistem ballast laut. Kanthi resistensi korosi sing apik, panyegelan nol bocor sing kenceng gelembung, lan desain sing aman kanggo geni, menehi operasi stabil jangka panjang nalika nyuda frekuensi pangopènan lan total biaya kepemilikan.

Kaluwihan Teknis Utama

1. Karat banget & Resistance Suhu Dhuwur

• Pilihan Material: Awak katup lan bal sing digawe saka CF8 / CF8M (304 / 316 stainless steel) utawa CF3M (316L) sing luwih dhuwur. Konten nikel, kromium, lan molibdenum sing dioptimalake nyedhiyakake resistensi sing luar biasa kanggo asam sulfat, asam klorida, larutan alkali, semprotan uyah, lan macem-macem pelarut organik.
• Kisaran Suhu: Cocog kanggo -29 ° C nganti + 250 ° C (bisa ditambah nganti +350 ° C kanthi pilihan pengepakan suhu dhuwur). Nindakake andal ing garis uap, sistem lenga panas, lan aplikasi suhu dhuwur liyane tanpa gagal sealing utawa deformasi awak.
• Media Kompatibel: Minyak mentah, gas alam, larutan asam/alkali, banyu segara, pelarut farmasi, bahan pangan, media sing ngandhut klorin, lsp.

2. Gelembung-Nyenyet Zero Bocor + Fire-Aman Desain

• Rating Bocor: Diuji nganti ISO 5208 Kelas VI (kedap gelembung) - ora ana bocor sing katon ing tekanan sing dirating. Becik kanggo media beracun, gampang kobong, utawa dhuwur-nilai.
• Struktur Fire-Aman: Metal-kanggo-logam lumahing sealing secondary antarane werni lan jog. Sanajan sawise lemes jog kursi, tutup njaga dhasar mati, ketemu API 607 ​​/ ISO 10497 standar geni-aman.
• Desain Anti-Statis: Musim semi anti-statis ing antarane batang lan bal njamin boros daya sing dipercaya, ngilangi risiko bledosan saka tumpukan statis.

3. Struktur High-Platform Integrasi - Actuator Mounting ing 5 Minutes

• Standar Antarmuka: Platform dhuwur cocog karo ISO 5211, cocog langsung karo merek utama aktuator pneumatik lan listrik - ora ana piring adaptor khusus utawa kurung sing dibutuhake.
• Efisiensi Instalasi: Pemasangan aktuator ing situs mung mbutuhake bolting + kopling batang. Siji wong bisa ngrampungake proyek kasebut sajrone 5 menit, ngirit 2/3 wektu instalasi dibandhingake klep sing dipasang ing krenjang tradisional.
• Stabilitas Operasional: Platform terintegrasi nyepetake jarak transmisi antarane aktuator lan batang, nyuda reaksi mundur lan nambah akurasi umpan balik siklus lan posisi.

4. Low Flow Resistance & High Cv Value - Ngirit Energi

• Desain Jalur Aliran: Desain full-bore utawa standar-bore kanthi kontur internal sing lancar nyuda tekanan. Model full-bore ngirimake nilai Cv sing meh padha karo pipa ukuran sing padha, njaga karakteristik aliran sistem asli.
• Ngirit Energi: Resistansi aliran sing sithik tegese nyuda konsumsi energi pompa. Kanggo operasi terus-terusan 24/7 ing pabrik perawatan kimia utawa banyu, penghematan listrik taunan bisa dadi gedhe.

5. Multi-Level Nyegah Bocor & Long Service Life

• Stem Sealing: V-ring PTFE packing karo spring-dimuat pre-tension otomatis menehi ganti rugi kanggo nyandhang - ora Kerep tightening kelenjar dibutuhake.
• Dhukungan bal: Desain bal sing ngambang utawa dipasang ing trunnion (gumantung saka ukuran) kanthi bushing pelumas dhewe nyuda torsi lan ndawakake umur siklus. Dites nganti> 50.000 siklus ngoper saben GB/T 12237.

Aplikasi & Industri Umum

Gampang Instalasi & Low Maintenance

• Sambungan Flange: Selaras karo ASME B16.5 (Kelas 150 / 300 / 600). Pas langsung menyang flang pipa standar - ora ana modifikasi khusus sing dibutuhake.
• Disassembly cepet: Aktuator bolted langsung menyang platform. Njabut aktuator kanggo operasi darurat manual utawa pengawasan ora mengaruhi awak tutup utawa sambungan pipa.
• In-Line Maintenance: Pilih model ndhukung disassembly in-line (mriksa desain tartamtu) - ngganti kursi utawa segel tanpa njabut kabeh tutup saka pipa, Ngartekno nyuda downtime.
• Interval Maintenance: Ing kahanan normal, mriksa packing segel lan torsi operasi saben 12 sasi. Urip layanan nyata bisa ngluwihi 5 taun gumantung saka media lan frekuensi siklus.

Spesifikasi Teknis

Pilihan sing kasedhiya

• Tipe Aktuator: Manual worm gear / Single/Double acting pneumatic / Electric (24V/110V/220V/380V) / Electro-hydraulic
• Bahan Kursi: PTFE / RPTFE / PEEK / Metal hard seal
• Perawatan bal: Mirror polesan / Nitrided hardening / Tungsten carbide coating
• Pilihan khusus: Ngunci piranti / Purge port / Extended stem / Insulasi jaket

Kenapa Pilih Zhongguan Valve?

• Standar Manufaktur: Selaras karo standar ASME, API, ISO, GB/T. Sertifikat material, laporan tes tekanan, lan sertifikasi sing aman geni kasedhiya.
• Jaminan Kualitas: 100% pengujian tekanan pabrik + pengujian segel. Saben tutup dijamin kanggo ketemu parameter tartamtu.
• Respon Cepet: Produk stok standar dikirim sajrone 24 jam. Pesenan non-standar / khusus dikirim ing 2-4 minggu.
• Dhukungan Teknis: Layanan lengkap saka pitungan ukuran lan pandhuan instalasi nganti pangopènan sawise dodolan.
