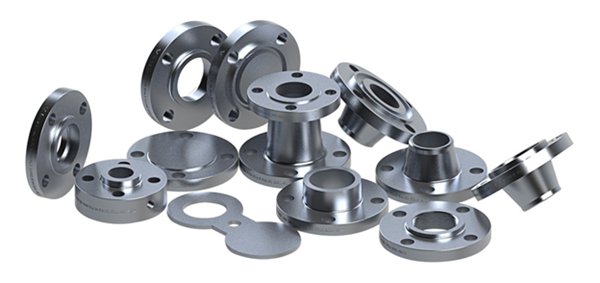

Apa iku Sambungan Flange?
Sambungan flange minangka cara sambungan sing digunakake sacara mekanik sing bisa dicopot. Asring nggunakake sepasang flensa, gasket sealing, lan bolts lan kacang kanggo nyambungake pipa, klep, utawa peralatan kanthi rapet.
Prinsip utama yaiku:nggunakake pasukan tightening saka bolts kanggo compress gasket sealing antarane flanges, supaya nglindhungi adi (Cairan utawa gas) saka bocor.

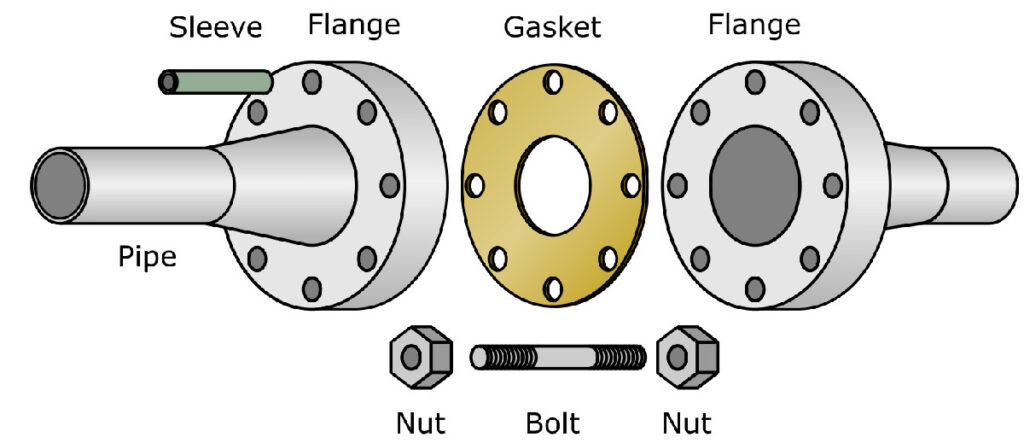

Sambungan flange khas kalebu papat bagean utama ing ngisor iki:
Flange: Bagean sing bentuke cakram sing dipasang ing mburi pipa utawa port peralatan, biasane nganggo bolongan bolt.
Sealing Gasket: Sijine antarane pasuryan sealing loro flanges, iku dipencet kanggo nerjemahake sealing.
Bolts lan Nuts: Pindhah liwat bolongan bolt ing flanges kanggo sumber daya gripping.
Sealing Face: Lumahing flange sing nyedhaki gasket; teka ing macem-macem jinis (contone, pasuryan diangkat, pasuryan lanang / wadon, etc.).
Kaluwihan utama:
Kauntungan dhuwur lan sealing sing kuat: Kualifikasi nangani tekanan dhuwur, suhu dhuwur, utawa media erosif.
Gampang dismantling lan pangopènan: Sambungan bisa gampang dibukak kanggo reresik pipe, pengawasan peralatan, utawa bagean sulih.
Substitutability apik: Flanges tundhuk karo standar nasional (contone, GB), standar industri kimia (contone, HG), standar industri mekanik (contone, JB), lan standar internasional (contone, ANSI / ASME, DIN). Produk saka pabrikan sing beda-beda bisa diganti kanthi syarat sing cocog karo standar sing padha.
Aplikasi Umum:
Rekayasa pipa: Nyambungake pipa menyang pipa, pipa menyang klep, lan pipa menyang pompa.
Wadah tekanan: Lampiran kanggo manholes lan handholes ing prau reaksi lan receptacles.
Titik sambungan: Sambungan inlet lan outlet saka pressurizers, lan sambungan antarane cangkang saluran lan cangkang saka interchangers panas.
Sistem manufaktur lan utilitas umum: Minyak, kimia, gas alam, perawatan banyu, sistem pemanas, lan liya-liyane.
Perbandingan Sederhana karo Cara Sambungan Liyane:
Dibandhingake karo welding: Sambungan flange bisa dicopot, nanging luwih larang lan bisa ngenalake titik bocor tambahan.
Dibandhingake karo sambungan Utas: Sambungan flange bisa nahan tekanan sing luwih dhuwur lan adaptasi karo diameter pipa sing luwih gedhe, nanging luwih rumit kanggo nginstal lan mbutuhake papan sing luwih akeh.
Ringkesan prasaja: Nalika ana requirement kanggo nolak meksa dhuwur, menehi hasil karo diameteripun pipe gedhe, utawa njaluk Kerep disassembly kanggo layanan, sambungan flange biasane cara favorit. Conto sing paling umum yaiku kopling ing pipa banyu pemadam kebakaran utawa pipa uap pabrik sing nyorot "cakram sing diangkat" lan dipasang kanthi bunder baut.
