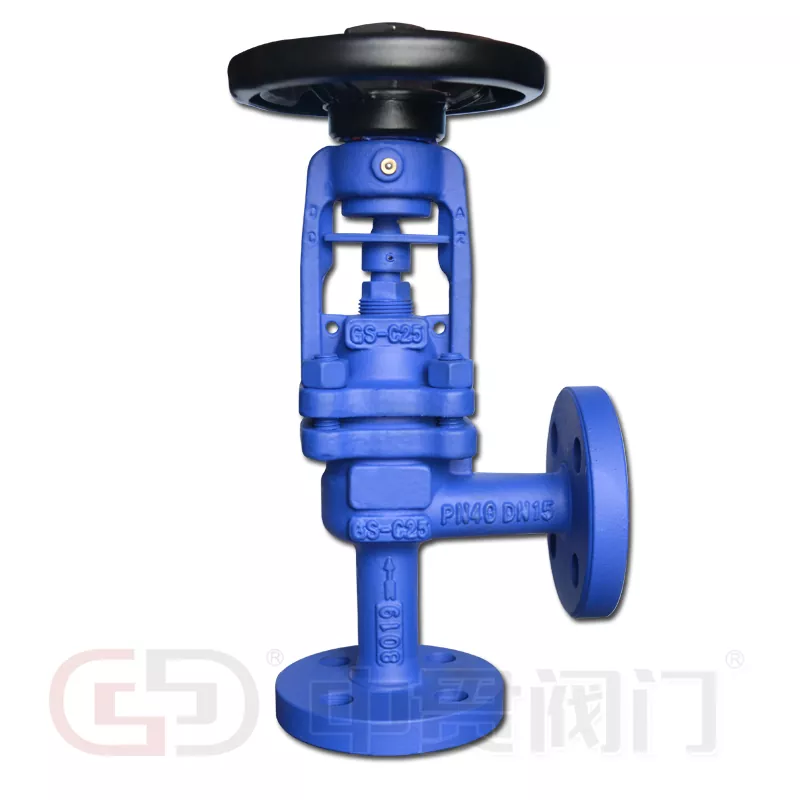

DIN Standard Angle Type Bellows Sealed Globe Valve

DIN Standard Angle Type Bellows Sealed Globe Valve nggambarake evolusi kritis ing teknologi kontrol cairan. Ora kaya katup pola lurus tradisional, desain sudut-awak iki kanthi alami ngatasi alangan ruang lan tantangan saluran banyu sing umum ing jaringan pipa kompleks. Kanthi ngarahake aliran ing sudut 90-degree, ngilangake kebutuhan kanggo fitting siku tambahan, nyuda tekanan lan biaya instalasi.

Deskripsi Produk & Spesifikasi Teknis

DIN Standard Angle Type Bellows Sealed Globe Valve nggabungake pola sudut hemat spasi karo segel bellow metalik multi-lapis. Iku pilihan sing disenengi kanggo tugas isolasi kritis ing lenga termal, uap superheated, lan sistem gas mbebayani.

• Bahan Konstruksi

Awak/Bonet: GG25 (EN-GJL-250), GGG40, 1.0619+N (GS-C25), 1.4308 (CF8), 1.4408 (CF8M)

Bellow: SS304, SS316, SS316L, SS310S, Hastelloy C

Kursi & Cakram: Baja tahan karat kanthi hardfacing Stellite (opsional)

• Ukuran & Rentang Tekanan

Rentang ukuran: DN15 - DN400

Rating tekanan: PN16 - PN40

Kisaran suhu: ≤600 °C

• Aplikasi Khas & Media

Sistem: Sistem minyak panas, sistem uap, sistem banyu panas lan adhem, pabrik amonia.

Media: Uap, gas proses, banyu panas, lenga termal, amonia, cairan transfer panas.

Kaluwihan inti

Metallic Bellows Seal Element

Jantung katup iki minangka bellow metalik sing dibentuk kanthi hidrolik, multi-lapis. Iki ngilangi segel dinamis ing gagang, kanthi nyegah bocor eksternal. Ora kaya katup mung kemasan konvensional, desain bellow njamin emisi buronan nol - kritis kanggo tanduran sing sensitif lingkungan lan tanggung jawab dhuwur.

Optimized Disc Geometri

Profil cakram conical lan streamline nyedhiyakake karakteristik aliran linear lan mateni sing ketat (nganti tingkat bocor Kelas VI). Desain iki nyuda erosi lan geter, kanthi signifikan ngluwihi umur layanan dibandhingake katup globe standar.

Sistem Penyegelan Redundant (Bellows + Packing)

We incorporate arsitektur dual-segel. Segel utama yaiku bellow metalik. Yen bellow gagal (banget langka), PTFE sekunder utawa kemasan grafit nyedhiyakake segel serep langsung, njamin keamanan tanduran sing ora diganggu.

Pas Grease kanggo Lubrication

Pas pelumas terintegrasi ngidini pelumasan langsung, ing layanan saka batang, kacang batang, lan rakitan lengen. Iki nyuda torsi operasi lan nyegah galling ing aplikasi siklus dhuwur.

Roda Tangan Ergonomis

Dirancang karo ridges non-slip lan diameteripun optimal, handwheel nyuda lemes operator lan menehi Gamelan, modulasi pas. Konstruksi tugas abot tahan karusakan impact ing lingkungan tanduran kasar.

Q&A – Informasi Pengadaan Praktis

Q: Apa sampeyan duwe MOQ?

A: Ora, kita ora duwe jumlah pesenan minimal. Sanajan sampeyan butuh mung siji potong, kita bakal ngasilake lan nyedhiyakake. Minangka pabrik fleksibel, kita sadurunge wis nyedhiyani tutup safety siji kanggo ndhukung pangopènan urgent customer.

P: Apa sampeyan bisa nyedhiyakake standar liyane?

A: Nggih. Nalika keahlian inti kita yaiku DIN Standard Angle Type Bellows Sealed Globe Valve, kita bisa nggawe standar liyane (ANSI, BS, JIS) yen dijaluk. Cukup nyedhiyakake kelas standar lan tekanan sing dibutuhake kanggo tim supplier kita.

P: Apa aku bisa njaluk gambar katup pitakon?

A: Ya, nanging elinga yen preparation drawing mbutuhake sawetara wektu. Ngidini wektu timbal sing cukup ing jadwal proyek sampeyan. Kanggo katup khusus, ora umum, utawa sudhut (contone, DN400 utawa wesi khusus), kita ora bisa tansah nyedhiyakake gambar, amarga ora ana pabrik siji sing ngasilake saben jinis katup. Nanging, kanggo kabeh konfigurasi DIN standar, gambar dimensi lengkap lan P&ID kasedhiya.

P: Suwene kanggo kutipan?

A: Biasane ing 24 jam kanggo pitakonan standar. Kanggo katup khusus (contone, paduan dhuwur utawa kelas tekanan non-standar), monggo nganti 48 jam. We prioritize respon cepet minangka Produsèn profesional China.

Q: Carane babagan packing?

A: Kemasan ekspor standar nggunakake kasus kayu sing disegel kanggo proteksi karat. Kanggo ukuran gedhe (biasane ing ndhuwur DN200), katup diamanake ing palet kanthi film babagan lan penghalang kelembapan. Kabeh packing ketemu standar pengiriman internasional.
