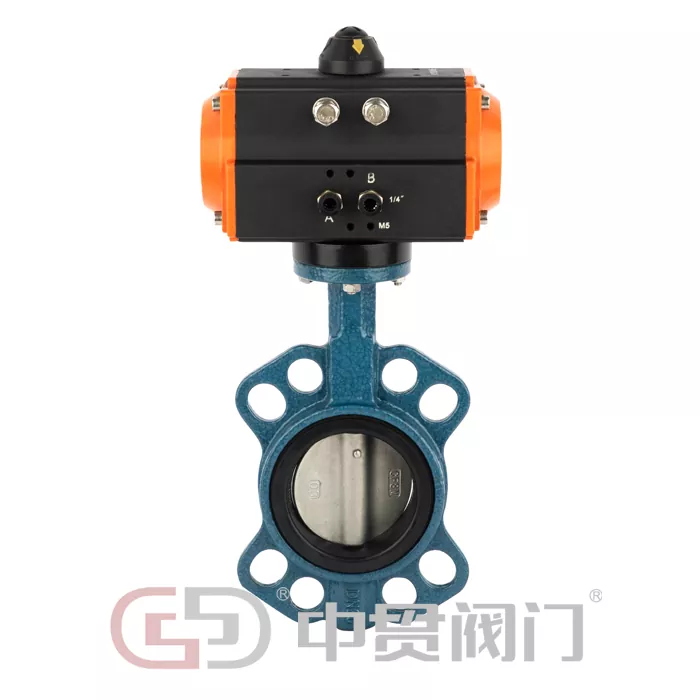

Pneumatic Actuated Butterfly Valve

Pneumatic Actuated Butterfly Valve minangka katup kupu-kupu bertenaga udara sing dikompres. Intine kasusun saka aktuator pneumatik lan awak katup. Aktuator pneumatik nyurung piring katup kanggo muter 90 °, saéngga entuk fungsi nglereni utawa ngatur aliran media ing pipa. Butterfly Valve nawakake respon sing luwih cepet lan operasi sing luwih gampang. Bisa digunakake karo positioner kanggo kontrol sing tepat lan digunakake ing macem-macem sistem pipa industri lan kotamadya, adaptasi karo kabutuhan transmisi media sing beda-beda.

Minangka salah sawijining produk inti Zhongguan Valve, Pneumatic Actuated Butterfly Valve terus tradisi kualitas produk katup kupu-kupu kita. Saka pengadaan bahan mentah kanggo produksi lan pangolahan, lan banjur kanggo testing produk rampung, saben langkah strictly manut standar industri kanggo mesthekake long-term operasi stabil lan ketemu kahanan operasi nyata saka pelanggan beda.

Fitur

Struktur inti Pneumatic Actuated Butterfly Valve kasusun saka telung komponen utama sing bisa bebarengan kanggo njamin operasi katup stabil. Struktur spesifik kaya ing ngisor iki:

• Aktuator pneumatik: Minangka inti daya katup, kasedhiya ing jinis akting tunggal lan kaping pindho. Digawe saka aluminium alloy, iku entheng, dhuwur-kekuatan, lan menehi torsi output stabil. Bisa dipilih kanthi fleksibel miturut diameter tutup lan kahanan operasi, njamin rotasi piring katup sing lancar lan operasi sing dipercaya.
• Awak tutup kupu: Awak tutup digawe saka wesi tuang, baja tuang utawa baja tahan karat, lan liya-liyane. Saluran aliran dirancang kanggo disederhanakake lan tembok njero alus, sing bisa nyuda resistensi cairan kanthi efektif lan nyuda konsumsi energi sistem; piring tutup nganggo struktur bunder lan pas karo kursi tutup kanggo njamin kinerja sealing lan nyegah bocor media.
• Aksesori kontrol: Posisi katup, switch watesan, katup solenoid lan aksesoris liyane bisa dilengkapi miturut kabutuhan pelanggan. Positioners bisa entuk imbuhan pas bukaan tutup, ngalih watesan bisa nyedhiyani nyata-wektu saran ing status operasi tutup, lan klep solenoid digunakake kanggo ngontrol tumindak aktuator kanggo entuk kontrol otomatis.

I. Drive lan Control Fitur

Metode Drive Fleksibel: Nganggo aktuator pneumatik tumindak siji utawa kaping pindho, bisa dipilih miturut kahanan operasi. Aktuator siji-tumindak kanthi otomatis ngreset liwat pasukan spring yen ana gangguan pasokan udara, njamin keamanan sistem.

Kontrol Precise lan Trep: Bisa dilengkapi positioner cerdas, nampa sinyal saiki 4-20mA kanggo entuk imbuhan terus mbukak saka 0% kanggo 100%, karo akurasi kontrol sik njongko ± 0.5% - ± 1%, cocok kanggo kontrol aliran tliti dhuwur skenario.

Kacepetan Respon Cepet: Wektu ngoper katup mung 3-10 detik. Kanggo skenario mati darurat, model sing ditutup kanthi lengkap sajrone 1 detik bisa disesuaikan, luwih unggul tinimbang katup listrik tradisional, cocog kanggo kahanan operasi sing mbutuhake respon cepet.

II. Sealing lan kekiatan Fitur

Kinerja Sealing Reliable: Segel alus utawa segel logam bisa dipilih miturut karakteristik media. Segel alus bisa entuk kebocoran nol ANSI Kelas VI, dene segel logam bisa entuk ANSI Kelas IV, kanthi efektif nyegah bocor media.

Kekiatan Dhuwur: Awak tutup digawe saka bahan berkualitas tinggi, lan permukaan piring tutup bisa dilapisi karo paduan hard utawa lapisan keramik sing dibutuhake, dadi tahan nganggo lan tahan karat. Segel digawe saka bahan berkualitas tinggi, njamin umur layanan sing dawa lan nyuda biaya pangopènan mengko.

Struktur Kompak: Ukuran cilik lan bobot entheng, bobote mung 1/3 nganti 1/5 saka katup gerbang kanthi diameter sing padha, mbutuhake papan instalasi sing kurang, gampang dipasang, lan ngirit wektu lan biaya instalasi.

III. Fitur inti liyane

Resistance Aliran Kurang lan Konsumsi Energi Kurang: Koefisien resistensi aliran ing negara mbukak kanthi lengkap yaiku ≤0.5, luwih murah tinimbang katup gerbang lan klep globe, kanthi efektif nyuda konsumsi energi pompa, penggemar, lan peralatan listrik liyane, cocog kanggo aplikasi tingkat aliran dhuwur.

Kompatibilitas Wide: Bisa diadaptasi kanggo macem-macem media kayata banyu, uap, lenga, lan solusi asam / alkali, nutupi kondisi operasi sing beda kayata suhu sing kurang, suhu dhuwur, lan tekanan dhuwur, nyukupi kabutuhan industri.

Operasi Gampang: Ndhukung operasi manual (nangani, worm gear) lan operasi pneumatik. Operasi manual bisa digunakake ing kahanan darurat nalika pasokan udara diganggu, njamin operasi normal sistem.

FAQ

1. Apa tekanan pasokan udara sing dibutuhake kanggo Katup Kupu-Kupu Pneumatik?

Tekanan pasokan udara standar yaiku 0,4-0,6 MPa. Iki bisa diatur kanthi tepat adhedhasar model aktuator lan diameter katup. Mangga takon tim sales kita kanggo saran tartamtu adhedhasar kahanan operasi.

2. Carane milih antarane alus-segel lan logam-segel Pneumatic Actuated Butterfly Valves?

Jinis soft-seal (karet, PTFE) cocok kanggo media tekanan rendah, suhu normal, resik (kayata banyu tunyuk, cairan bahan pangan), nyedhiyakake resistensi bocor sing dhuwur, duweni potensi nganti nol bocor. Jinis segel logam cocok kanggo media suhu dhuwur, tekanan dhuwur, partikulat, utawa media korosif (kayata uap, bahan mentah kimia), nyedhiyakake tahan suhu lan tekanan sing luwih kuat. Pelanggan bisa milih adhedhasar karakteristik media lan syarat operasi.

3. Apa sampeyan bisa ngatur model diameter gedhe saka Pneumatic Actuated Butterfly Valves?

ya wis. Diameter produksi standar kita yaiku DN40-DN1600. Kanggo Pneumatic Actuated Butterfly Valve diameter luwih gedhe, hubungi tim sales kita. Kita bakal ngatur produksi miturut kabutuhan, mesthekake produk meets syarat operasi.

4. Apa periode garansi produk?

Katup Kupu-Kupu Pneumatik Kita duwe garansi setaun. Sajrone wektu babar pisan, kita bakal nyedhiyani layanan ndandani utawa panggantos gratis kanggo masalah kualitas sing ora disebabake kesalahan manungsa. Kita uga nyedhiyakake dhukungan pangopènan sawise-sales jangka panjang.

5. Carane nginstal lan njaga Pneumatic Actuated Butterfly Valve?

Sadurunge instalasi, priksa manawa kabeh komponen katup wis lengkap lan model sing bener, lan ora ana obyek manca ing awak tutup. Sajrone instalasi, priksa manawa katup didadekake siji karo pipa, sambungan flange aman, lan supaya ora ngobong segel nalika welding. Kanggo pangopènan saben dina, tetep tutup resik, ajeg mriksa nyandhang saka asu laut, ngganti bagean worn sakcepete, lan lubricate bagean transmisi ajeg kanggo mesthekake operasi tutup Gamelan. Pandhuan instalasi lan pangopènan sing rinci bakal diwenehake.
