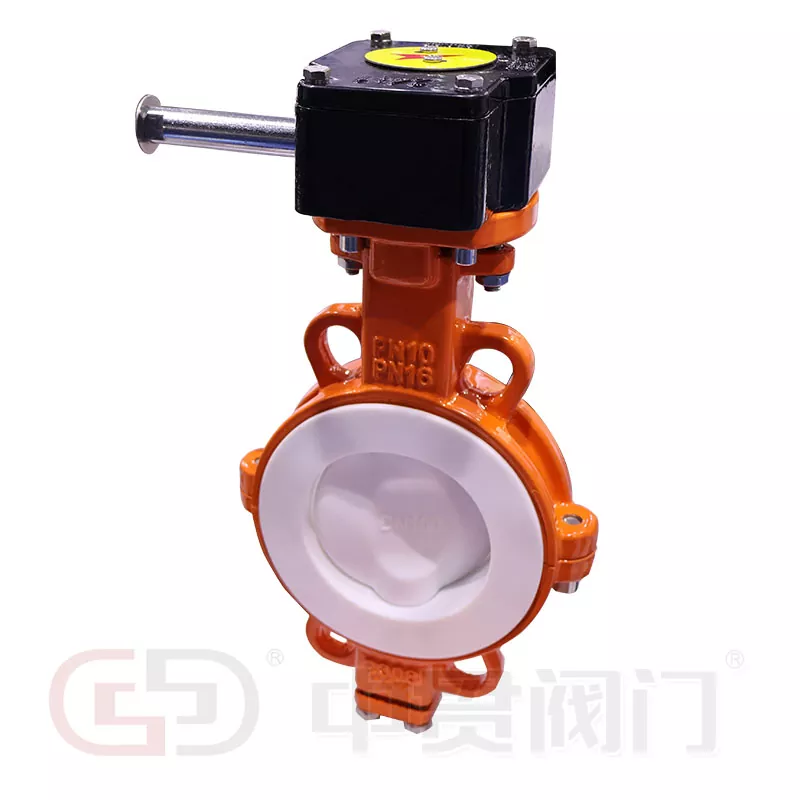

Katup kupu-kupuApa komponen penting ing macem-macem aplikasi industri, nyedhiyakake kontrol aliran sing efisien ing sistem piping. Desain, linuwih, lan efektifitas biaya ndadekake dheweke dadi pilihan sing populer kanggo ngatur cairan lan gas. Ing ngisor iki, kita ngrusak struktur, prinsip kerja, lan spesifikasi kunci katup kupu-kupu kanggo mbantu sampeyan ngerti fungsine lan kaluwihan.
Katup kupu-kupu kalebu sawetara bagean dhasar:
Awak: Biasane digawe saka bahan kaya wesi coron, stainless steel, utawa pvc, awak omah komponen internal.
Disk: Disk bunder dipasang ing batang puteran, sing ngontrol aliran kanthi pivoting ing awak katve.
Gagang: Nyambung cakram kanggo aktuator lan mbisakake rotasi.
Kursi: Nyedhiyakake segel ketat ing antarane disk lan awak nalika katup ditutup. Bahan umum kalebu EPDM, viton, utawa PTFE.
Aktuator: Makaryakke katup kanthi manual, listrik, utawa pneumatik kanggo muter disk.
Operasi saka katup kupu-kupu tetep langsung. Nalika aktuator muter batang kasebut, disk kasebut mindhah salah siji podo utawa jejeg kanggo aliran kasebut. Ing posisi sing mbukak, disk nganggo aliran, saéngga nyelehake tekanan tekanan minimal. Yen ditutup, disk muter 90 derajat kanggo ngalangi aliran kasebut kanthi lengkap. Operasi seprapat kanggo mesthekake mateni utawa peraturan sing cepet, nggawe kothak kupu-kupu sing cocog kanggo aplikasi sing mbutuhake nanggepi kanthi cepet.
Ukuran kupu-kupu kasedhiya ing macem-macem ukuran, rating tekanan, lan bahan sing cocog karo macem-macem syarat. Ing ngisor iki minangka ringkesan spesifikasi standar:
Tabel 1: StandardKatup kupu-kupuSpesifikasi
| Parameter | Rincian |
|---|---|
| Ukuran ukuran | 2 inci nganti 48 inci |
| Rating tekanan | Nganti 740 PSI (Kelas 150/300) |
| Range Suhu | -40 ° F nganti 600 ° F (-40 ° C nganti 315 ° C) |
| Bahan Bahan | Wesi cast, stainless steel, wesi selam, pvc |
| Bahan Disk | Stainless Steel, Bronze Aluminium, ditutupi |
| Bahan lenggahan | EPDM, NBR, Viton, PTFE |
| Jinis operasional | Lever, gear, actuator listrik, pneumatik |
Dhaptar aplikasi umum:
Sistem perawatan banyu lan limbah
Industri Kimia lan Petrokimia
Sistem Perlindhungan HVAC lan Kobongan
Pangolahan panganan lan minuman
Aplikasi farmasi lan kebersihan
Katup kupu-kupu nawakake sawetara mupangat, kalebu desain kompak, konstruksi entheng, lan syarat pangopènan sing kurang. Kemampuan kanggo ngatasi kapasitas aliran gedhe kanthi tetes tekanan minimal ndadekake luwih unggul kanggo macem-macem jinis katup. Kajaba iku, versatilitas katup kupu-kupu ngidini kanggo nindakake kanthi apik ing aplikasi throttling lan ON / OFF.
Nalika milih katup kupu, nimbang kompatibilitas cairan, rating suhu, lan metode aktuasi kanggo njamin kinerja sing optimal. Kanthi konstruksi sing kuat lan operasi sing efisien, katup kupu tetep dadi pilihan kanggo insinyur lan profesional industri ing saindenging jagad.
