Minangka jinis katup kontrol cairan cairan, katup kupu-kupu utamane kalebu siji komponen - piring katup. Pilihan komponen iki bisa mengaruhi efisiensi operasional lan urip layanan saka sistem cairan.
I. TAMPILAN MENGGUNAKAN Jinis lan ciri

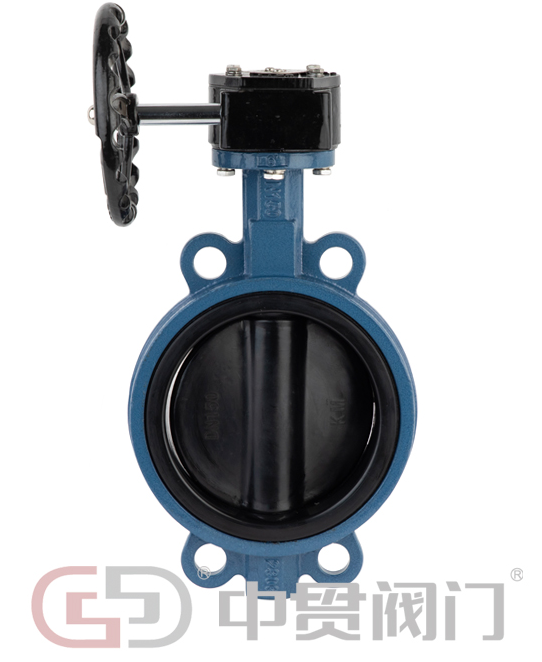

Concentric Valve Plate (katup kupu pusat)
Jinis iki nampilake desain ing ngendi pusat piring katup didadekake siji karo sumbu batang katup. Nduwe kaluwihan saka struktur sing gampang lan biaya murah. Cocog kanggo kahanan tekanan sing kurang ing ngisor PN10 lan umume ditemokake ing sistem sumber banyu lan sistem banyu siram siram udara. Kauntungane ana ing perawatan gampang, nanging kinerja panyimpangan cukup diwatesi.
Plato klep eccentric tunggal
Kanthi ngrancang pusat batang katup kanggo nyimpang rada saka ing tengah piring katup, ketahanan gesekan sajrone proses mbukak lan nutup kanthi efektif. Struktur iki nindakake kanthi apik ing kahanan tekanan medium lan rendah (PN16-PN25), lan cocog kanggo perawatan limbah lan transportasi cair kimia umum.
Plato katup eccentik kaping pindho
Iki nganggo desain Offset DWAL kanggo batang katup lan plancongan logve, ngoptimalake sudut kontak safe lan kanthi nyata ngluwihi layanan layanan. Ing kahanan kerja tekanan medium lan dhuwur saka Pn25 nganti PN40, cocog banget kanggo sistem pipo ing industri minyak ing industri lan kimia sing mbutuhake pembukaan lan nutup.
Telung plato klep eccentric
Amarga desain eccentric triple saka batang katup, katup piring piring lan jog katup, logam keras logam wis entuk owah-owahan teknologi babagan kinerja gesekan. Thekualitas dhuwurStruktur bisa tahan suhu nganti 600 ℃ lan teki ing ndhuwur PN64, nggawe produk pilihan utama kanggo sistem transportasi uap / gas / gas.
II. Analisis karakteristik karakteristik late katup
Seri Material Logam
Plate Wesi Valve: Kalebu ht200 / ht250 / ht250 werna abu-abu lan wesi tuang qt450 ducentring. Nduweni kinerja biaya sing larang lan resistensi karat winates. Digunakake utamane digunakake ing sistem banyu tekanan rendah lan transportasi gas sing ora bisa dikorok.
Plat katup karbon baja: kanthi kekuwatan unggul kanggo iku saka wesi tast, WCB (A216) lan LCB (LCB (baja karbon suhu rendah) bisa tahan nganti pn40. Nanging, dheweke kudu digunakake magepokan karo lapisan lapisan anti-karat. Sing umum ditemokake ing minyak petroleum lan tekanan rendah lan pipel.
Pilihan piring katup stainless steel
304 stainless steel: jinis tujuan kanggo industri panganan lan industri farmasi
316 Stainless Steel: Model Korosi banyu anti-segara (ngemot molibdenum)
Dual-Fase Steer: Ganda gilok, tahan karat malah kuwat.
SuperStainless steel: Saged nahan kabeh asam sing kuwat
Bahan Khusus
Hastelloy alloy: The tough guy against strong acids
Aloi adhedhasar nikel: tahan suhu nganti 1000 ℃
Lapisan plastik / Lining plastik: tahan kanggo suhu sing dhuwur nanging tahan karat
Lapisan Keramik: Juara Little Sing angel
III. Telung unsur kanggo modelPilihan
Ndeleng Sedheng:
Bahan tahan korosisi: 316 / Duplex Steel
Ditutupi partikel tahan abrasive
Segera alus kanggo cairan sing resik
Priksa kahanan operasi:
Suhu normal (≤ 80 ℃): Sealing Karet
Sederhana Sedheng (80 - 400 ℃): segel logam
Suhu dhuwur (≥ 400 ℃): wesi khusus
Struktur Eksen Tinggi Tiga-Bias
Ndeleng industri:
Panganan lan Kedokteran: 316L + PTFE
Petrokimia: API eccentricity tri-end
IV. Pilihan sing cocog klasik
Tunyuk Banyu: Wesi Wesi / Stainless steel + karet
Pipeline Asam Hidroklorik: Aloi Hastelloy
Asam Sulfat sing Konsentrasi: Mesthi diantrekake PTFE
Pangolahan Makanan: Werna Stainless steel
Gabungan Transportasi Slurry: Lapisan Keramik
V. Pitakonan Umum
Laut banyu segara ora bisa diobati nganggo baja dupleks kelas 316. Liyane dibutuhake.
Asam sulfat sing konsentrasi kudu diantrekake plastik; Stainless steel bakal rusak.
Rintangan nyandhang dhuwur nggunakake karbida tungsten, kanthi umur umur 5 kali luwih suwe.
Instal filter yen ana reged.
VI. Poin Pangopènan
Ajeg mriksa nganggo sandhangan lan nyuwek
Pemriksaan rutin saka wilayah kritis ditindakake saben 2 nganti 3 taun.
Disaranake file pangopènan bakal ditetepake.
Katup suhu dhuwur kudu dirampungake.
VII. Tren mbesuk
Bahan anyar sing tahan lama
Kanthi fungsi ngawasi cerdas
Desain sing luwih ramah lingkungan
Layanan Kustomisasi Pribadi
Saran pilihan:
Wenehi paramèter operasi khusus. Insinyur profesional bakal menehi saran solusi sing paling apik. Kanggo proyek penting, dianjurake kanggo nindakake tes luwih dhisik.
