Ing sistem industri modern, efisiensi, safety, lan otomatisasi wis ora opsional maneh-sing penting. Salah sawijining komponen sing nduweni peran kritis kanggo nggayuh tujuan kasebut yaikuPneumatic Actuated Butterfly Valve. Digunakake kanthi akeh ing perawatan banyu, pangolahan kimia, pembangkit listrik, panganan & minuman, lan sistem HVAC, jinis katup iki nggabungake desain mekanik sing sederhana kanthi otomatisasi pneumatik sing dipercaya. Tanggepan sing cepet, struktur sing kompak, lan syarat pangopènan sing sithik dadi pilihan sing disenengi kanggo aplikasi kontrol on-off lan throttling.
Artikel iki nyedhiyakake ringkesan profesional lan jero babaganPneumatic Actuated Butterfly Valve, kalebu cara kerjane, kaluwihan utama, paramèter teknis, tuntunan pilihan, lan pitakonan umum sing ditakoni para panuku sadurunge nggawe keputusan.

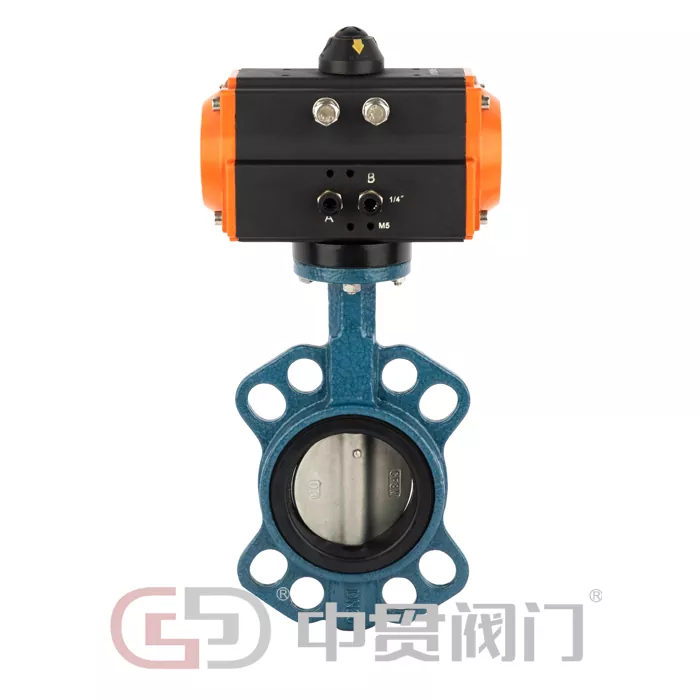

A Pneumatic Actuated Butterfly Valvekasusun saka rong bagéan utama: awak katup kupu lan aktuator pneumatik. Awak katup ngemot disk sing dipasang ing poros puteran. Nalika udhara kompres diwenehake menyang aktuator, ngowahi tekanan udara dadi gerakan mekanik, muter disk kanthi 90 derajat kanggo mbukak utawa nutup katup.
Posisi mbukak: Disk selaras karo arah aliran, saéngga media bisa ngliwati kanthi resistensi minimal.
Posisi ditutup: Cakram muter jejeg aliran, nggawe segel nyenyet marang jog tutup.
Gumantung ing syarat sistem, aktuator bisa diatur minangkatumindak pindho(udhara kanggo mbukak lan nutup) utawasingle-acting / spring bali(udara kanggo mbukak, musim semi kanggo nutup utawa kosok balene), njamin safety nalika gagal pasokan udara.
Katup manual mbutuhake operasi manungsa, sing mbatesi kacepetan, akurasi, lan integrasi karo sistem otomatis. APneumatic Actuated Butterfly Valvenawakake sawetara kaluwihan sing jelas:
Wektu nanggepi cepetkanggo kontrol proses otomatis
Ngurangi biaya tenaga kerjalan kesalahan manungsa
Ngapikake safety, utamane ing lingkungan sing mbebayani utawa suhu dhuwur
Integrasi gampangkaro PLC, DCS, lan sistem remot kontrol
Kanggo fasilitas sing ngarahake upgrade menyang jalur produksi otomatis utawa semi-otomatis, aktuasi pneumatik asring dadi solusi sing paling larang.
kitaPneumatic Actuated Butterfly Valvedirancang kanthi kekiatan, presisi, lan standar internasional. Saben unit diuji kanggo njamin kinerja sing dipercaya ing kahanan operasi sing nuntut.
Struktur kompak lan entheng
ISO 5211 mounting pad kanggo instalasi aktuator sing gampang
Kebutuhan torsi sing sithik, nyuda ukuran aktuator lan konsumsi udara
Kinerja sealing apik banget karo kursi tutup sing bisa diganti
Cocog kanggo media cair lan gas
Ing ngisor iki ana tabel parameter teknis sing disederhanakake kanggo mbantu para insinyur lan para panuku kanthi cepet ngerti kemampuan produk.
| Paramèter | Spesifikasi |
|---|---|
| Range Ukuran Valve | DN50 - DN600 |
| Rating tekanan | Pn10 / lim16 |
| Bahan Badan | Besi Ulet, Baja Karbon, Baja Tahan Karat |
| Bahan Disc | Stainless Steel, Besi Ulet (Dilapisi) |
| Material Kursi | EPDM, NBR, PTFE |
| Tipe Aktuator | Akting Ganda / Akting Tunggal (Spring Return) |
| Tekanan Operasi | 0,4 - 0,7 MPa |
| Suhu operasi | -20°C nganti +180°C |
| Standar Sambungan | Wafer / Lug / Flanged |
| Mode Kontrol | On-Off / Modulating (karo Positioner) |
Konfigurasi iki ngidiniPneumatic Actuated Butterfly Valvekanggo adaptasi karo macem-macem lingkungan industri nalika njaga kinerja sing stabil lan bisa diulang.
Thanks kanggo versatility,Pneumatic Actuated Butterfly Valvesdigunakake ing pirang-pirang industri:
Pengolahan banyu lan limbahkanggo isolasi lan regulasi aliran
Pabrik kimia lan petrokimianangani media korosif utawa mbebayani
Pangolahan pangan lan wedanging ngendi kebersihan lan operasi cepet dibutuhake
Sistem HVACkanggo kontrol banyu adhem lan panas
Pembangkit listrikkanggo banyu cooling lan sistem tambahan
Desain sing prasaja uga cocog kanggo pipa diameter gedhe ing ngendi jinis katup liyane bisa uga gedhe banget utawa larang.
Milih sing benerPneumatic Actuated Butterfly Valvembutuhake ngevaluasi sawetara faktor utama:
Jinis media: Banyu, gas, lenga, utawa bahan kimia korosif
Kisaran suhu lan tekanan: Cocog karo bahan kursi lan awak
Ukuran katup lan jinis sambungan: Wafer, lug, utawa instalasi flanged
Syarat kontrol: Kontrol on-off utawa regulasi aliran modulasi
Fungsi gagal-aman: Nemtokake apa spring bali perlu
Kanthi cocog paramèter iki kanggo syarat sistem, sampeyan bisa njamin linuwih long-term lan kinerja optimal.
Salah kaluwihan paling gedhe saka aPneumatic Actuated Butterfly Valveiku dikarepake pangopènan kurang. Pemeriksaan rutin biasane kalebu:
Priksa tekanan pasokan udara lan kualitas udara
Mriksa segel lan kursi kanggo nyandhang
Verifikasi respon aktuator lan akurasi stroke
Mesthekake soyo tambah bolts tetep aman
Kanthi instalasi sing tepat lan mriksa periodik, umur layanan katup bisa saya tambah akeh.
P: Kanggo Apa Katup Kupu-Kupu Pneumatic Actuated?
A: Katup Kupu-Kupu Pneumatik digunakake kanggo ngontrol utawa ngisolasi aliran cairan lan gas ing pipa industri otomatis, menehi respon cepet lan sealing sing dipercaya.
P: Kepiye Katup Kupu-kupu Diaktifake Pneumatik beda karo katup kupu-kupu listrik?
A: Katup Kupu-kupu Pneumatic Actuated nggunakake udara sing dikompres kanggo operasi, nyedhiyakake aktuasi sing luwih cepet lan luwih cocog kanggo lingkungan sing mbebayani, dene katup listrik gumantung ing motor lan daya listrik.
P: Bisa Pneumatic Actuated Butterfly Valve nangani media korosif?
A: Ya, kanthi milih bahan awak, cakram, lan kursi sing cocog kayata baja tahan karat lan PTFE, Katup Kupu-kupu Pneumatik sing Digerakake kanthi aman bisa nangani cairan korosif.
P: Apa Pneumatic Actuated Butterfly Valve cocok kanggo regulasi aliran?
A: Ya, yen dilengkapi positioner, Pneumatic Actuated Butterfly Valve bisa nindakake kontrol modulasi akurat saliyane operasi on-off sing prasaja.
Zhejiang Zhongguan Valve Manufacture Co., Ltd.spesialisasi ing desain lan produksi klep industri kualitas dhuwur, kalebu ingPneumatic Actuated Butterfly Valve. Kanthi kontrol kualitas sing ketat, proses manufaktur maju, lan fokus sing kuat ing syarat pelanggan, kita nyedhiyakake solusi katup sing dipercaya kanggo industri global.
Kanggo spesifikasi rinci, solusi sing disesuaikan, utawa dhukungan teknis, aja ragu-ragukontakZhejiang Zhongguan Valve Manufacture Co., Ltd.Tim sing berpengalaman siap mbantu sampeyan milih katup sing cocog kanggo aplikasi sampeyan lan njamin sukses operasional jangka panjang.
-
