Prabédan antara katup kupu pusat tengah lankatup kupu eccentric
1. Struktur lan prinsip dhasar

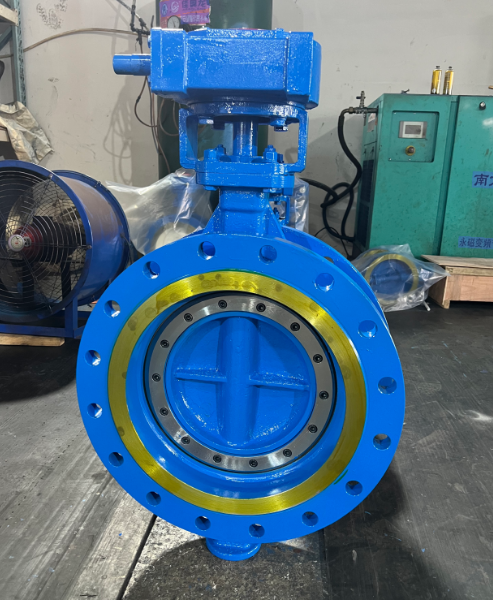

Thekatup kupu pusat pusatApa dirancang simetris, kanthi sumbu tengah piring katup sing padha karo sumbu pipa. Entuk disegel kanthi cacat komprèsi saka kursi katuruan elastis (biasane karet). Strukture minangka prasaja lan biaya manufaktur kurang, nanging piring katup mesthi bakal ngosokke kursi katup sajrone proses mbukak lan nutup, sing gampang disandhang. Katup kupu-kupu ekscentik nambah cacat iki liwat desain accset axial (eksentrik tunggal, eccentric kaping pindho utawa triple eccentric): Ekentik tunggal mindhah batang puteran sing adoh saka garis tengah permukaan; Ekencrit kaping pindho nambahake AXIAL ngimbangi kanthi dhasar; Triple Ecentric luwih nganggo desain Seue Surveed, saéngga piring katup supaya bisa dirontih saka cepet nalika mbukak, kanthi signifikan.
2. Perbandingan kinerja lan skenario aplikasi
Katup kupu-kupu tengah tengah cocog kanggo media sing resik kayata banyu lan udhara kanthi tekanan ≤1.6MPA lan suhu ing ngisor 120 ℃. Biasane digunakake kanggo mbangun sumber banyu lan sistem banyu lan sistem HVAC. Kursi katup karet duwe umur kira-kira 2-3 taun ing kahanan mbukak lan nutup. Ing katup kupu-kupu ekscentik, jinis eksentrik kaping pindho bisa ngatasi media sing ngemot partikel nglacak (kayata perawatan limbah), kanthi umur nganti 5-8 taun; Telung jinis eksentrik nggunakake pasangan sealing logam (kayata stainless steel + hard al-kahanan pn40 lan watesan suhu ing tingkat pn40, lan watesan ukuran ing industri tenaga lan industri minyak, kanthi 10 taun.
3. Analisis ekonomi pilihan model
Njupuk katup DN300 minangka conto katup kupu pusat udakara udakara 2.000 - 5,000 yuan, dene rega kutut-kupu kupu-kupu antar saka telung disegel 20.000 - 50.000 yuan. Nanging, pangeling-eling pangopènan: Katup pusat bisa uga kudu diganti saben taun ing lingkungan industri, dene katup ekstrik telung sing bisa digunakake terus-terusan sajrone 5 taun tanpa pangopènan. Kanggo sistem industri kanthi luwih saka 10,000 operasi pambukaan lan nutup saben taun utawa korporitas medium, biaya siklus urip saka kupu-kupu kupu-kupu tercatan telu sing diturunake. Apike manawa sistem sipil biasa milih jinis garis pusat, nalika sistem industri kanthi produksi terus kudu prioritas desain telung sing disegel. Produk saka zhonguan valguan wis nambahi layanan saka coupter-kupu pusat kupu-kupu pusat nganti 5 taun liwat desain sing dioptimalake lan katup sing bisa dioptimalake bisa nganti 15 taun, bisa nyuda biaya panggunaan sakabehe kanggo pangguna.
