Kepiye Katup Butterfly Stem Extended Ngapikake Kontrol Aliran ing Pipa Industri?

Ringkesan Artikel

Katup kupu-kupu gagang sing diperluasdigunakake ing sistem pipa industri modern ing ngendi katup standar ora bisa nyedhiyakake aksesibilitas sing cukup utawa penak operasional. Katup iki nduweni gagang elongated sing ngidini operator ngontrol aliran saka pipa terisolasi ing ndhuwur, instalasi lemah, utawa lokasi sing angel digayuh. Artikel iki nerangake cara kerja klep kupu-kupu batang sing dawa, komponen struktural, kaluwihan, aplikasi umum, lan faktor kunci sing kudu ditimbang nalika milih katup sing cocog kanggo panggunaan industri. Tabel sing cetha, bagean terstruktur, lan pandhuan praktis mbantu insinyur, tim pengadaan, lan profesional pangopènan ngerti cara katup iki ngatasi tantangan operasional ing donya nyata.

Daftar Isi

• Pambuka kanggo Extended Stem Butterfly Valves
• Cara Kerja Katup Kupu-kupu Batang Lengkap
• Komponen Struktur Utama
• Kaluwihan Utama ing Aplikasi Industri
• Industri Khas lan Kasus Gunakake
• Ringkesan Parameter Teknis
• Cara Milih Katup Kupu-Kupu Batang sing Tengen
• Maintenance lan Tips Operasional
• Pitakonan sing Sering Ditakoni
• Kesimpulan

Pambuka kanggo Extended Stem Butterfly Valves

Ing sistem pipa industri, katup nduweni peran penting kanggo ngatur, ngisolasi, lan ngarahake aliran cairan. Ing antarane macem-macem jinis sing kasedhiya, katup kupu-kupu dihargai amarga desain kompak, operasi cepet, lan efisiensi biaya.

Nanging, ing sawetara panginstalan, katup kupu-kupu standar ora bisa dioperasikake kanthi gampang amarga lapisan insulasi, panggonan pipa ing lemah, utawa saluran pipa sing dhuwur. Ing kasus kaya mengkono, anKatup Butterfly Stem Extendeddadi solusi sing disenengi.

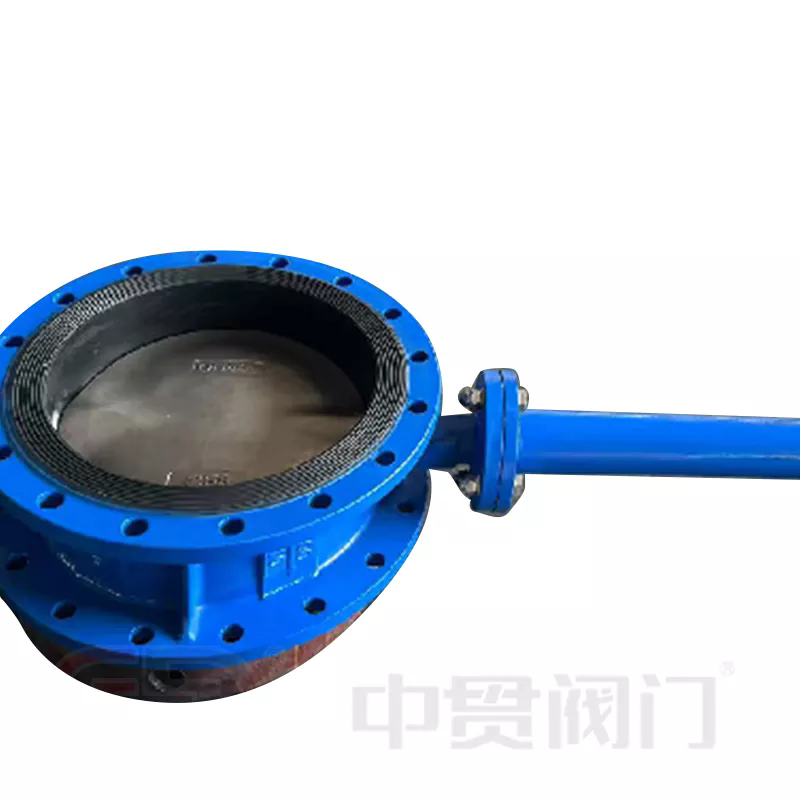

Katup khusus iki nduweni gagang sing luwih dawa sing ngluwihi awak katup. Batang lengkap ngidini aktuator utawa gagang tetep bisa diakses sanajan katup kasebut dhewe dipasang ing lokasi sing angel. Akibaté, pangopènan lan operasi dadi luwih aman lan trep.

Produsen kayataZhongguannyedhiyakake katup kupu kupu sing dirancang kanggo nyukupi kabutuhan pipa industri, kalebu pabrik kimia, fasilitas perawatan banyu, lan infrastruktur energi.

Cara Kerja Katup Kupu-kupu Batang Lengkap

Prinsip kerja katup kupu-kupu batang sing dawa padha karo katup kupu-kupu konvensional. Bentenipun utami dumunung ing dawa batang tutup.

Ing awak tutup, cakram bunder muter ngubengi poros tengah. Nalika batang diuripake, cakram muter kanggo ngidini utawa mbatesi aliran cairan liwat pipa.

Proses operasional biasane kalebu langkah-langkah ing ngisor iki:

1. Aktuator utawa gagang muter batang sing ditambahi.
2. Batang kasebut ngirim torsi menyang cakram katup.
3. Cakram muter ing awak katup.
4. Aliran diijini, diblokir, utawa diblokir kabeh gumantung saka posisi disk.

Nalika cakram didadekake sejajar karo pipa, cairan mili kanthi bebas. Nalika diputer jejeg pipa, cakram ngalangi aliran rampung. Operasi seprapat giliran iki ngidini kontrol aliran sing cepet lan efisien.

Batang lengkap njamin aktuator tetep ing ndhuwur lapisan insulasi utawa tingkat lemah, saéngga operator bisa ngakses mekanisme kontrol tanpa mbusak insulasi utawa pipa galian.

Komponen Struktur Utama

Katup kupu-kupu batang sing dawa kalebu sawetara komponen utama sing bisa digunakake kanggo njamin kinerja sing dipercaya.

Batang lengkap dirancang kanthi ati-ati kanggo njaga kekuatan mekanik lan njamin transmisi torsi sing akurat sajrone operasi.

Kaluwihan Utama ing Aplikasi Industri

Katup kupu-kupu batang sing diperluas nawakake sawetara keuntungan praktis dibandhingake karo katup kupu-kupu standar.

• Apik Aksesibilitas- Operator bisa ngontrol katup sing dipasang ing trenches jero utawa pipa terisolasi tanpa angel.
• Peningkatan Keamanan- Personel pangopènan ora perlu mbusak insulasi utawa ngakses zona mbebayani.
• Watesan Instalasi Suda- Aktuator katup bisa tetep ing ndhuwur lemah utawa ing njaba lapisan insulasi termal.
• Kontrol Aliran sing efisien- Operasi seprapat giliran ngidini imbuhan kanthi cepet saka kahanan aliran.
• Biaya Pangopènan sing luwih murah- Akses luwih gampang nyuda downtime lan biaya layanan.

Kauntungan kasebut ndadekake katup kupu-kupu batang sing dawa banget migunani ing sistem industri gedhe sing aksesibilitas lan linuwih kritis.

Industri Khas lan Kasus Gunakake

Katup kupu-kupu batang sing dawa digunakake ing pirang-pirang industri ing ngendi aksesibilitas pipa diwatesi.

• Sistem pasokan banyu kotamadya
• Fasilitas pengolahan limbah
• Pabrik pangolahan kimia
• Pipa petrokimia
• Jaringan pemanas distrik
• Infrastruktur pipa bawah tanah
• Fasilitas pembangkit listrik

Contone, ing sistem pemanas distrik, pipa asring ditutupi insulasi sing kandel kanggo nyuda panas. Katup standar bakal dikubur ing ngisor lapisan insulasi, nggawe operasi angel. Batang lengkap ngatasi masalah iki kanthi nggawa mekanisme kontrol ing ndhuwur insulasi.

Ringkesan Parameter Teknis

Tabel ing ngisor iki ngringkes paramèter teknis umum sing digandhengake karo katup kupu-kupu batang sing digunakake ing sistem industri.

Parameter kasebut bisa beda-beda gumantung saka syarat proyek lan kahanan operasi.

Cara Milih Katup Kupu-Kupu Batang sing Tengen

Milih katup sing cocog mbutuhake ngevaluasi sawetara faktor teknis kanggo njamin kinerja sing dipercaya.

• Kedalaman Pipa utawa Kekandelan Insulasi- Nemtokake dawa ekstensi batang sing dibutuhake.
• Tipe Cairan- Coba kompatibilitas kimia karo bahan katup.
• Tekanan lan Suhu- Priksa manawa rating katup cocog karo kahanan sistem.
• Metode Operasi- Temtokake antarane kontrol manual, listrik, utawa pneumatik.
• Aksesibilitas Maintenance- Evaluasi lingkungan instalasi lan syarat layanan.

Nggarap manufaktur berpengalaman kayata Zhongguan bisa mbantu mesthekake yen konfigurasi katup cocog karo syarat engineering tartamtu saka sistem pipa.

Maintenance lan Tips Operasional

Sanajan katup kupu-kupu dikenal amarga syarat pangopènan sing sithik, pamriksan rutin mbantu umur layanan.

• Priksa segel kanthi periodik kanggo nyegah bocor.
• Priksa keselarasan batang lan pelumasan.
• Ngoperasikake katup kanthi periodik kanggo nyegah disk nempel.
• Priksa manawa setelan torsi aktuator tetep ing spesifikasi.
• Monitor tekanan pipa kanggo ngindhari stres sing berlebihan ing komponen katup.

Instalasi sing tepat lan pangopènan rutin nambah linuwih katup lan nyuda biaya operasi jangka panjang.

Pitakonan sing Sering Ditakoni

1. Yagene gagang dawa perlu kanggo sawetara katup kupu?

Batang lengkap ngidini aktuator katup tetep bisa diakses nalika awak katup dipasang ing lemah, ing lapisan insulasi, utawa ing wilayah sing angel digayuh.

2. Apa dawa extension stem bisa disesuaikan?

ya wis. Umume pabrikan nyedhiyakake dawa batang sing disesuaikan adhedhasar kedalaman pipa, kekandelan insulasi, lan syarat operasional.

3. Apa katup kupu-kupu gagang sing diperluas cocok kanggo sistem suhu dhuwur?

Ya, kasedhiya yen bahan sing cocog lan komponen sealing dipilih kanggo tahan suhu operasi.

4. Apa prabédan antarane tutup kupu standar lan versi stem lengkap?

Bentenane utama yaiku batang sing luwih dawa sing nyambungake cakram katup menyang aktuator, mbisakake operasi saka posisi sing adoh utawa dhuwur.

Kesimpulan

Katup kupu-kupu stem sing diperluas nyedhiyakake solusi efektif kanggo pipa industri ing ngendi katup standar ora bisa diakses kanthi gampang. Kanthi ndawakake batang ing ndhuwur lapisan insulasi utawa instalasi lemah, katup iki nyederhanakake operasi, nambah safety, lan nyuda kerumitan pangopènan.

Kanthi struktur sing kompak, kontrol aliran sing efisien, lan pilihan instalasi sing fleksibel, katup kupu-kupu batang sing dawa terus dadi peran penting ing teknik pipa modern. Produk berkualitas tinggi sing diprodhuksi dening perusahaan kayataZhongguanmbantu njamin kinerja sing dipercaya ing macem-macem lingkungan industri sing nuntut.

Yen sampeyan nggoleki solusi sing bisa dipercaya kanggo saluran pipa terisolasi, instalasi lemah, utawa sistem kontrol aliran khusus, tim teknik kita siyap nulungi.Hubungi kitadina iki kanggo sinau luwih lengkap babagan solusi Katup Kupu-kupu Batang Lengkap sing disesuaikan lan temokake kepiye Zhongguan bisa ndhukung proyek sampeyan.
