Pandhuan inti kanggo milih cara sambungan kupu-kupu

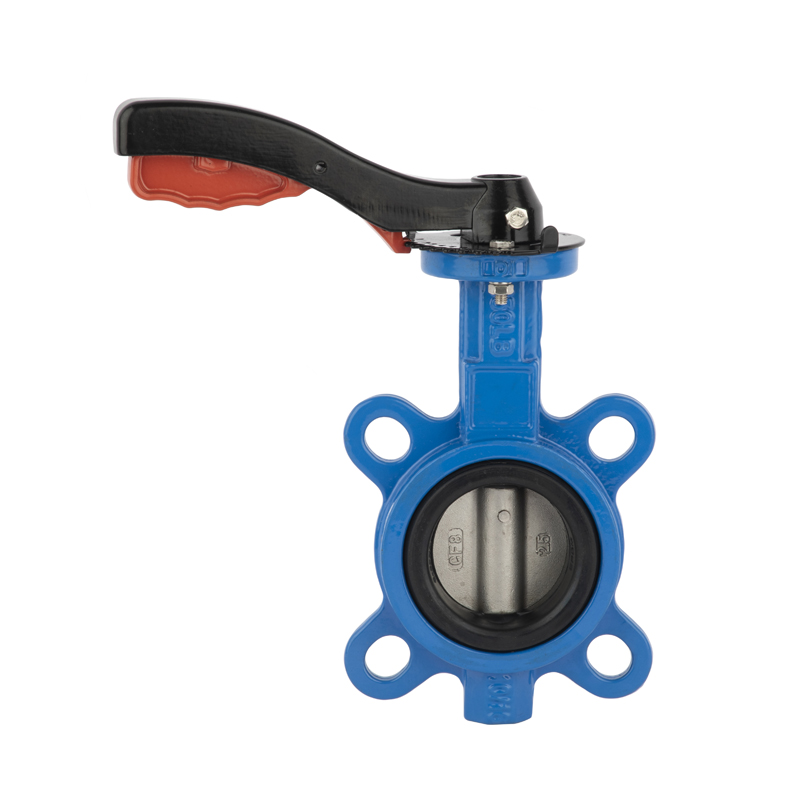

1 .. wafer

Kauntungan inti: Struktur tipis (30% ~ 50% luwih tipis tinimbang jinis flange) lan kanthi bobot abang (pengurangan bobot 20% ~ 40%)

Skenario sing perlu: biasane digunakake ing pipeline pipa sing dibangun (peralatan interlayer / renovasi proyek).

Aplikasi Khas: Penyaman Udara Udara Udara, Lan Pipa Main Fire (PN10 ~ 16)

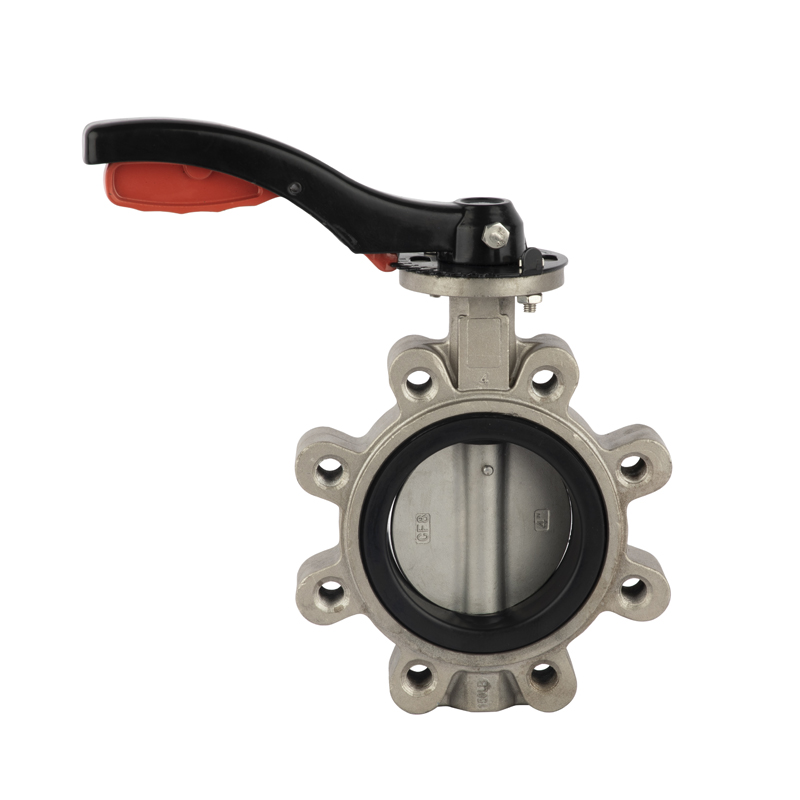

2 .. lug

Kauntungan inti: Pengasingan tekanan siji-mburi, bolt siji-sisih sing bisa dicopot

Skenario sing perlu: Tes tekanan / pangopènan (sumber banyu sing zone), instalasi pipa vertikal

Aplikasi Khusus: Penyediaan banyu sekunderkatup, sistem banyu pendinginan katup segmen (pn10)

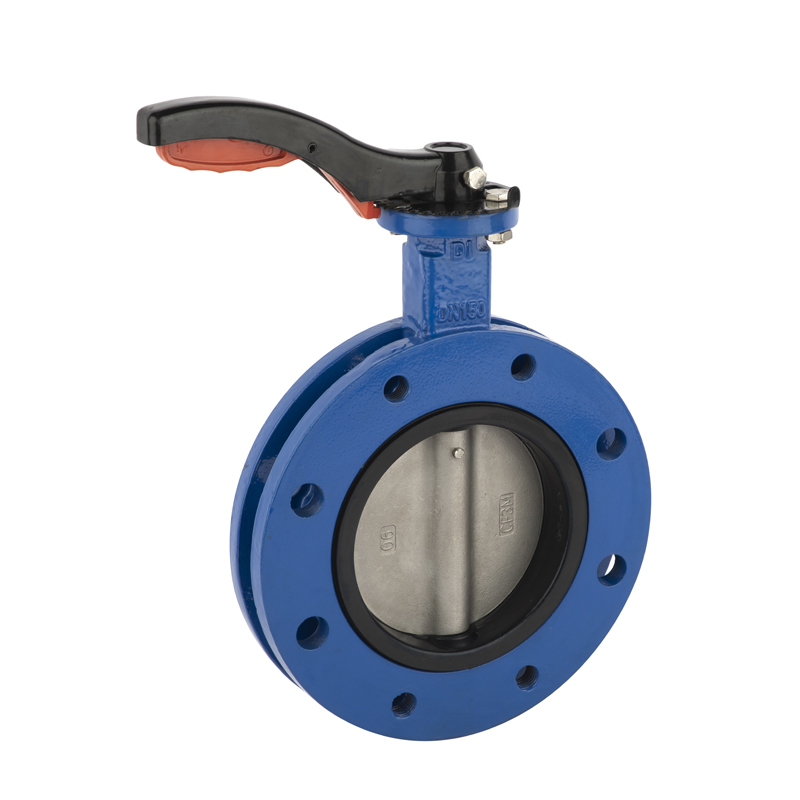

3 .. flanged

Keuntungan inti: lebu suplemen paling dhuwur, resistensi kanggo stres pipa lan deformasi

Skenario sing perlu: Kerep dibatalake lan ngresiki (Filter Tank Tackwash Valve), syarat bocor dhuwur (pipa banyu proses pabrik pabrik)

Aplikasi Khas: Pipa Dosis Sewagage, Pipa Pangiriman Banyu Murni (PN6 ~ 16)

4. U-Bagean

Kauntungan inti:

▶️ nglindhungi cincin segel alus (nyegah gagal extrusion)

▶️ nahan kauntungan sing entheng saka jinis clamp (30% ~ 50% biaya murah)

Skenario sing perlu:

▶️ EPDM / Ptfe lembut segelkatup

▶️ Kerep dibubarake lan ngresiki pipeline (cip reresik)

▶️ permukaan instalasi flange sing ora rata

Aplikasi khas: Pipa Pangan lan Farmasiutik, DN300 + Katup ing tanduran perawatan banyu

Tips pilihan: Pilih U-flange kanggo preduksi SEALE, pilih jinis clamp kanggo sensitivitas biaya Spasi, pilih jinis lug kanggo pamisahan titik pungkasan, lan nggunakake scenario pangopènan dhuwur.
