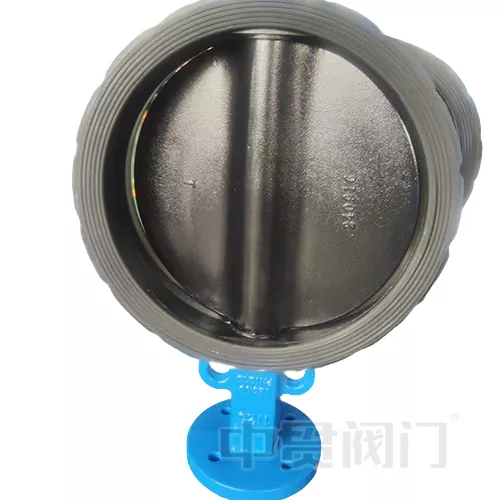

En593 Desain kupu-kupu standar

Minangka spesifikasi penting ing lapangan katup industri ing Eropa, standar desain En593 nyedhiyakake kerangka sistematis kanggo desain, Pabrik lan uji coba katup kupu-kupu logam. Artikel iki bakal nganalisa syarat inti standar lan njelajah kaluwihan teknis katup kupu-kupu sing cocog karo standar kupu-kupu sing standar) ing skenario industri.

Spesifikasi inti saka En593 Standar

En593 dikembangake dening Komite Eropa kanggo Standardisasi (Cen) lan ditrapake kanggo desain lemut kupu-kupu logam ing sistem pipa sing kosong utawa bokel sing dilapisi, kalebu pamisahan, pangaturan lan fungsi kontrol. Sorotan teknis kalebu:

Tekanan lan Ukuran Ukuran:

1. Tekanan nominal (PN): 2,5 nganti 40 bar; Kelas Standard (kelas): 150 nganti 300;

2 .. Diameter nominal (DN): DN20 menyang DN2400, kanthi dhukungan maksimal saka desain diameter diameter 2,4 meter (DN2400);

3. Aplikasi khusus (kayata proses kontrol) mbutuhake referensi tambahan kanggo En1349 lan standar tambahan tambahan.

Syarat materi lan struktural:

1 .. awak katup kudu digawe saka logam karbon (kayata baja karbon, stainless steel utawa duplex baja) lan ketemu sertifikasi material;

2 .. Plancongan katup lan piring kupu kudu duwe kekuwatan torsional, lan segel kursi katup kudu dicocogake menyang segel alus (EPDM / FKM) utawa segel keras logam;

3 .. Ukuran sambungan flange flange tindakake standar ing 558 kanggo njamin inchangeability global.

Spesifikasi tes kinerja:

Tes penata: Miturut standar ISO 5208 standar, Zero Bocor wis diraih ing 1.1 kaping tekanan sing dirating;

2 .. Verifikasi torsi operasi: Sawise Actuator wis diinstal, kudu ngliwati 1000 tes siklus pembukaan lan nutup, lan fluktuasi tork yaiku ≤≤5%;

3. Tes Kekuwatan Tekanan: Badan Katup kudu tahan tes tekanan hidrostatik 1,5 kaping tekanan PN sajrone 3 menit tanpa deformasi

Kupu-kupu kupu-kupu standar ouren593 Desain standar iki standar, yen sampeyan kudu ngonfirmasi standar liyane, mung hubungi kita.

Kaluwihan teknis

Kauntungan teknis:

Katup kupu-kupu sing tundhuk karo standar EN593 (En593 Desain kupu-kupu standar) nindakake kanthi apik ing skenario ing ngisor iki:

Adaptasi kanggo Media Harsh:

1. Kanthi ngoptimalake permukaan piring kupu nganggo halar, ptfe utawa plating logam, bisa nahan asam sing kuwat, uap suhu dhuwur lan media kasar;

2. Contone, katup DN1600 bisa nahan karat H2 ing 150 ℃ lan kahanan PN16 suwe-suwe ing sistem pemulihan walirang.

Desain Sealing High-efisiisi:

1. Struktur Severs Bidirectional (Eccentric dobel utawa triple) nyuda gesekan mbukak lan nutup lan ngluwihi urip saka kursi katup;

2 .. Tingkat bocor saka kursi katup sing alus tekan kelas VI (segel level gelembung), lan segel atos nyukupi standar keamanan geni (API 607).

Nganyarke cerdas

1. Antarmuka Shaft SquAFT iso5211 alun (F05-F25) ndhukung integrasi aktivasi listrik / pneumatik;

2. Gabung karo Internet Perwira Industri (Iiot), Torsi katup, suhu lan data peringatan bocor bisa dipantau kanthi nyata.
