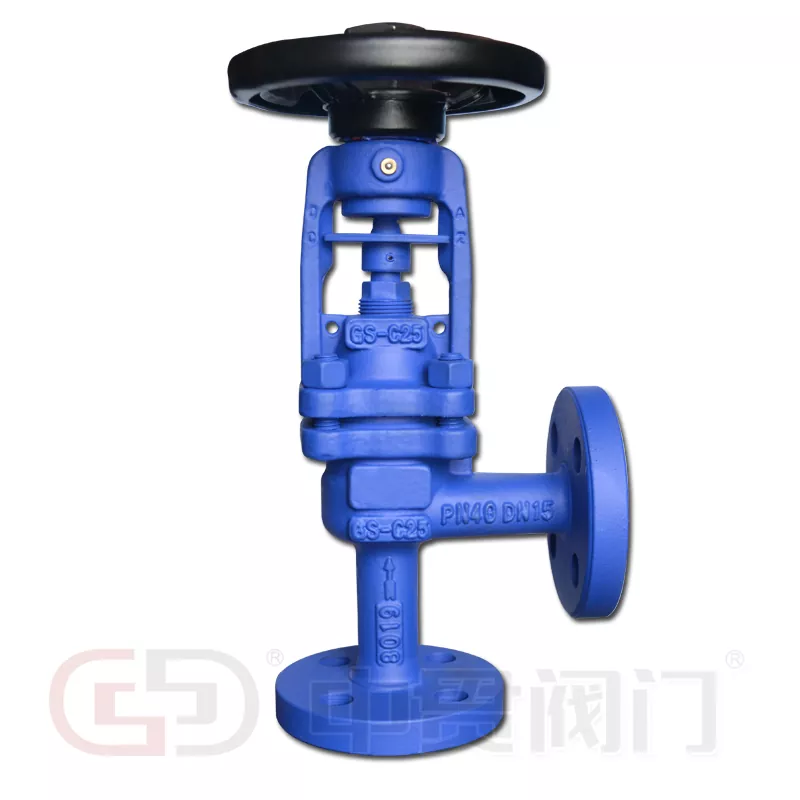

DIN Standard Bellows Sealed Angle Globe Valve

Zhongguan nyedhiyakakeDIN Standard Bellows Sealed Angle Globe Valvekanggo pengadaan pipa industri, nggabungake struktur awak sudut 90 ° kanthi segel batang bellow metalik kanggo uap, lenga termal, banyu panas, gas proses, lan sistem amonia. Katup kasedhiya ing bahan awak kalebu wesi tuang, wesi ulet, baja tuang, lan baja tahan karat, kanthi opsi bellow ing SS304, SS316, SS316L, SS310S, lan Hastelloy C. Rentang ukuran sing ditemtokake yaiku DN15-DN400, kanthi rating tekanan PN16-PN40 lan suhu maksimum 60 ° C sing kadhaptar.

Desain Pola Sudut kanggo Pipa Industri

Pengalihan awak pola sudut aliran liwat 90 °, nggabungake owah-owahan arah menyang struktur katup. Pengaturan iki bisa ngilangi sikut sing kapisah ing tata letak pipa sing kompatibel, nyuda jumlah sambungan, lan nyederhanakake instalasi ing papan sing terbatas.

• Rute pipa kompak:Nggabungake owah-owahan arah aliran ing lokasi katup.
• Regulasi aliran:Cakram globe-valve lan kursi ngontrol lumakune media proses.
• Kinerja mateni:Struktur kursi ndhukung isolasi ing sistem cairan industri.
• Akses pangopènan:Rakitan bonet lan stem nyedhiyakake akses menyang komponen operasi internal.

Struktur Sealing Bellows Metallic

Bellow metalik ngubengi batang sing obah lan ngembang utawa kontrak nalika operasi katup. Iku nggawe alangi antarane medium proses lan lingkungan njaba, ngurangi katergantungan ing packing conventional minangka segel stem utami.

Dual Sealing karo Bellows lan Packing

Pengaturan sealing nggabungake bellow metalik karo PTFE sekunder utawa kemasan grafit.

• sealing utama:Bellows mbatesi kebocoran proses-medium ing sadawane batang katup.
• Sekunder sealing:Packing menehi alangi tambahan yen bellows ilang integritas.
• Stabilitas operasi:Bahan bellow sing cocog lan layanan dhukungan desain mekanik swara ing sistem sing kena suhu dhuwur lan operasi katup bola-bali.

Konfigurasi iki utamané cocog kanggo aplikasi uap, lenga termal, lan gas proses ing ngendi kontrol bocor eksternal penting.

Bahan lan Spesifikasi Teknis

Pamilihan Material kanggo Kahanan Operasi sing Beda

• GG25 lan GGG40:Pilihan wesi lan wesi ulet kanggo banyu industri lan sistem sarana ing rating operasi sing ditrapake.
• 1.0619+N (GS-C25):Baja tuang kanggo aplikasi sing ngemot tekanan industri.
• 1.4308 (CF8) lan 1.4408 (CF8M):Pilihan baja tahan karat kanggo layanan sing mbutuhake ketahanan karat.
• SS316L lan SS310S bellows:Kelas stainless steel alternatif kanggo lingkungan kimia lan termal sing beda.
• Hastelloy C bellow:Pilihan paduan kanggo aplikasi media korosif sing nuntut.
• Stellite hardfacing:Perawatan permukaan kursi lan disk opsional kanggo aplikasi sing mbutuhake resistensi sing luwih apik kanggo nyandhang.

Aplikasi Media lan Industri

DIN Standard Bellows Sealed Angle Globe Valve cocog kanggo sistem industri sing mbutuhake owah-owahan aliran arah, saluran cairan sing dikontrol, lan nyuda kebocoran batang.

• Sistem uap:Distribusi uap industri lan pangolahan termal - deleng ugaDIN Standard Bellows Sealed Globe Valve.
• Sirkuit lenga termal:Sistem transfer panas sing operasi ing suhu dhuwur - ingKatup Globe Standar DINminangka pilihan pola lurus sing gegandhengan.
• Sirkulasi banyu:Pipa banyu panas lan adhem ing fasilitas industri.
• Proses pipa gas:Sistem penanganan gas ing ngendi stem sealing minangka pertimbangan desain utama.
• Tanduran amonia:Sistem proses mbutuhake kompatibilitas materi sing cocog.
• Instalasi pemanasan:Jaringan transfer panas industri nggunakake uap utawa cairan termal.

Konfigurasi sudut-awak nggabungake owah-owahan arah aliran lan operasi katup ing siji perakitan, saengga migunani ing tata letak pipa kompak. Kanggo komponen pipa sing gegandhengan, waca ingKatup Priksa Standar DIN, ingDIN Standard Gate Valve, lan ingSaringan Tipe Y Standar DIN.

Spesifikasi Utama kanggo Pilihan Katup

DIN Standard Bellows Sealed Angle Globe Valve bisa dievaluasi nggunakake parameter operasi lan instalasi ing ngisor iki:

1. Sedheng:Uap, lenga termal, banyu, amonia, utawa gas proses.
2. Kondisi operasi:Tekanan desain, suhu normal, lan suhu operasi maksimal.
3. Ukuran pipa:Ukuran DN, jinis sambungan, lan papan instalasi.
4. Syarat materi:Awak, bonnet, bellow, kursi, cakram, lan bahan pengepakan.
5. Fungsi Valve:Regulasi aliran, isolasi, utawa kombinasi saka loro-lorone.
6. Standar sing ditrapake:Standar DIN sing dibutuhake, dimensi sambungan, lan syarat pamriksa.

Zhongguan Manufaktur lan Dhukungan Teknis

Zhejiang Zhongguan Valve Manufacture Co., Ltd.wis fokus ing produksi tutup lan sumber luwih saka 19 taun, karo basis produksi ing Tianjin lan Wenzhou. Basis Tianjin didegaké ing taun 2016, disusul karo panyiapan perusahaan Zhejiang ing Oubei, Yongjia, Wenzhou, ing taun 2019.

Range produk kalebuklep kupu, klep bal, katup gerbang, mriksa klep, katup sikil, saringan, lan katup kontrol. Peralatan produksi kalebu mesin tes tekanan katup, peralatan instalasi kursi katup, peralatan instalasi lengan poros, lan peralatan tandha katup.

Dhukungan teknis kalebu pilihan katup miturut suhu operasi lan jinis medium. Pemriksaan produksi kalebu tes tekanan, lan perusahaan menehi garansi setaun kanthi panggantos gratis kanggo masalah kualitas sing dikonfirmasi miturut syarat layanan. Sampeyan uga bisa mriksa kitasertifikatlankasus koperasi.

Kanggo uap industri, lenga termal, banyu, lan sistem gas, ingDIN Standard Angle Type Bellows Sealed Globe Valvenggabungke awak sudhut-pola, metallic bellows stem sealing, lan macem-macem pilihan materi kanggo aplikasi pipa industri. Jelajahi lengkapKatup Industri Standar DINkisaran kanggo komponen pipa sing gegandhengan.

FAQ

Apa katup bisa dipasang ing sembarang orientasi?

Instalasi kudu ngetutake arah aliran sing dituduhake ing awak katup. Badan sudut wis nemtokake port inlet lan outlet, supaya tata letak pipa kudu cocog karo jalur aliran sing dituju.

Apa pratandha awal saka bellows nyandhang utawa gagal?

Kebocoran eksternal ing sekitar area batang, tekanan hilir sing ora stabil, utawa owah-owahan sing nyata ing torsi operasi bisa uga nuduhake panggunaan bellow. Pengepakan sekunder bisa nyedhiyakake sealing sementara, nanging bellows kudu dipriksa lan diganti yen karusakan dikonfirmasi.

Apa katup bisa dipasang karo aktuator?

Katup bisa diwenehake karo antarmuka sing dipasang kanggo aktuator manual, pneumatik, utawa listrik sing kompatibel. Pilihan aktuator gumantung ing syarat torsi, stroke, lan kondisi operasi saka ukuran katup tartamtu.

Apa sing kudu dipriksa nalika instalasi flange?

Priksa keselarasan flange, jinis gasket, lan urutan pengencangan bolt. Beban bolt sing ora rata bisa ngrusak awak utawa nyebabake bocor, utamane ing ukuran DN sing luwih gedhe lan rating tekanan sing luwih dhuwur.

Apa bellow panggantos lan komponen kursi kasedhiya kanthi kapisah?

Bellow pengganti, kursi, cakram, lan komponen pengepakan bisa diwenehake kanggo model katup sing kompatibel. Bagean sing bener gumantung saka ukuran katup, rating tekanan, bahan awak, lan bahan bellow sing wis ditemtokake.Hubungi kitakanthi spesifikasi asli kanggo kutipan panggantos.
