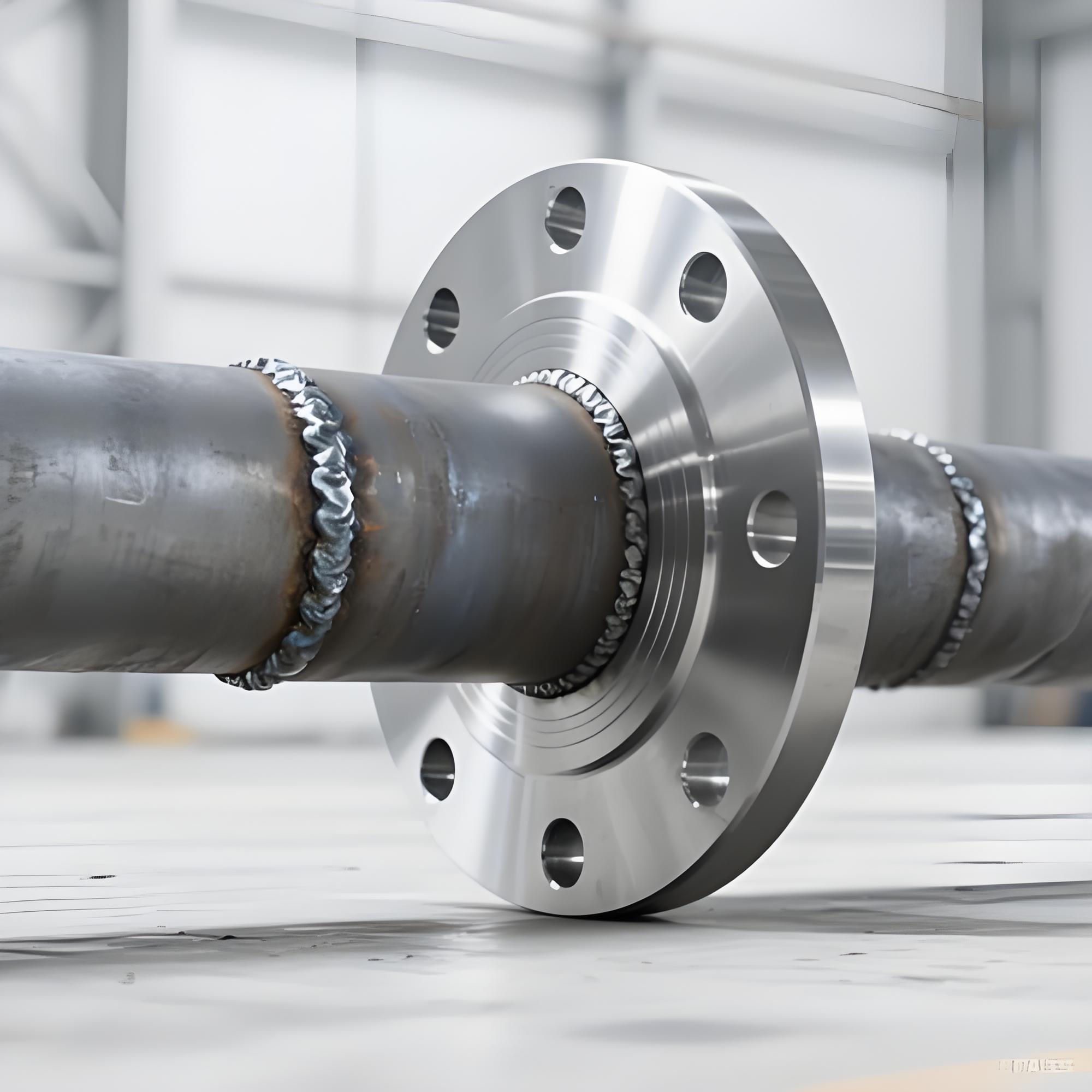

Welding butt minangka cara welding ing endi ujung rong benda kerja diselehake adhep-adhepan, digawe panas bebarengan ing kabeh permukaan mburi, lan tekanan praktis kanggo nggayuh ikatan atom ing antarane rong benda kerja ing negara padhet, mula gabung dadi siji.

Kanggo mbantu sampeyan ngerti kanthi luwih apik, perbandingan diwenehake saka pirang-pirang perspektif:

1. Bedane saka "Socket Welding" (umume digunakake kanggo pipa bore cilik)

Item Perbandingan	Welding Butt	Socket Welding
Metode Sambungan	Ends sing diantrekake flush lan gandheng langsung	Siji ujung dilebokake ing sisih liyane lan fillet dilas ing njaba
Range Ukuran Pipa	Biasane digunakake kanggo DN50 lan ndhuwur	Biasane digunakake kanggo DN50 lan luwih cilik
Tipe Las	Butt weld, penetrasi lengkap	Fillet weld, ora ditembus kanthi lengkap
Gap internal	Ora ana langkah, tembok njero sing mulus	Ana celah, sing bisa nglumpukake media utawa nyebabake karat
Metode Inspeksi	Bisa radiographed (RT), linuwih dhuwur	Susah kanggo radiograph (RT), biasane MT utawa PT
Kapabilitas Kekuatan	Bisa nahan tekanan, suhu, lan beban sing luwih dhuwur	Cocog kanggo tekanan rendah lan kahanan statis

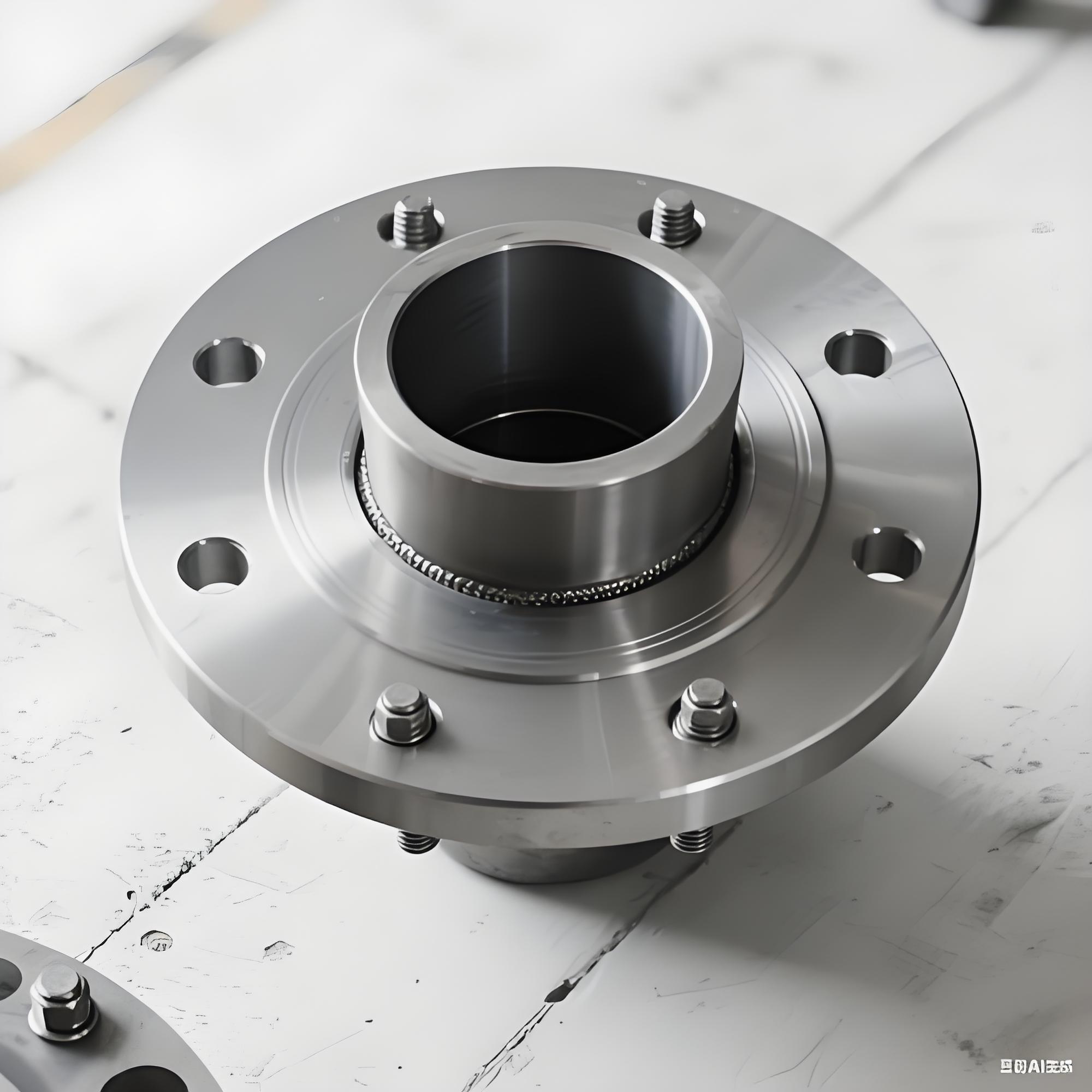

2. Bedane saka "Sambungan Flanged" (umume digunakake kanggo katup lan antarmuka peralatan)

Item Perbandingan	Welding Butt	Sambungan Flange
Alam Sambungan	Permanen, ora bisa dicopot	Dipindhah, gampang kanggo njaga lan ngganti
Titik Segel	Ora ana segel gasket; weld dhewe iku segel	Gumantung ing gaskets lan bolts; titik bocor potensial ana
Ketentuan Layanan	Suhu dhuwur, tekanan dhuwur, siklus suhu sing abot	Kondisi konvensional, bisa ditingkatake kanthi rating gasket sing beda
Instalasi & Maintenance	Mbutuhake welder trampil; angel kanggo ngowahi sawise welding	Déwan cepet kanthi tightening bolt; trep kanggo pengawasan
Bobot & Spasi	Struktur kompak, ora ana flange, ngirit ruang lan materi	Flanges manggoni papan liyane, nambah bobot lan biaya
Aplikasi Khas	Jalur uap utama, jalur layanan hidrogen, sambungan katup tekanan dhuwur suhu dhuwur	Antarmuka peralatan, katup utawa bagean pipa sing mbutuhake disassembly biasa

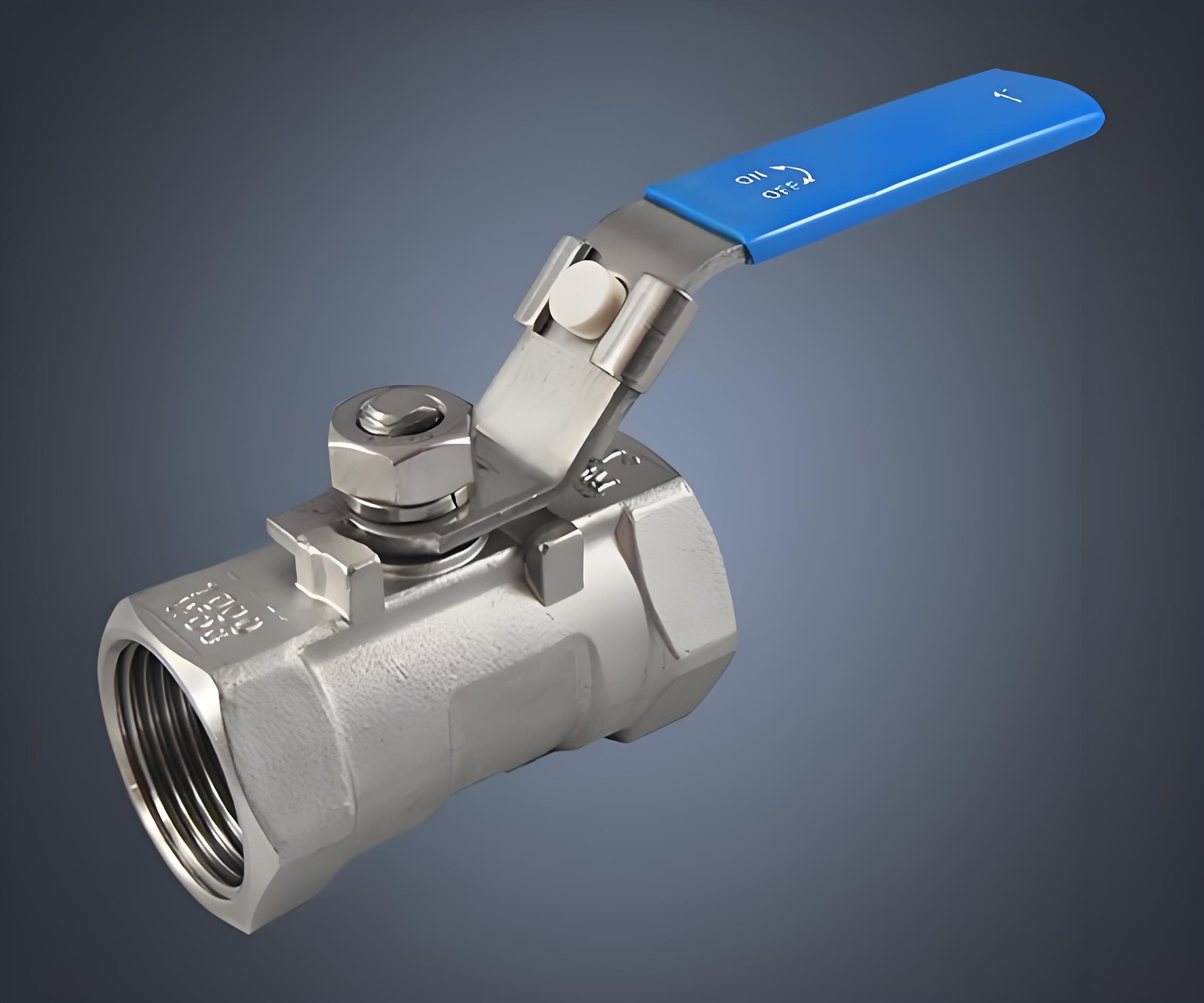

3. Bedane saka "Sambungan Utas" (umume digunakake kanggo bolongan cilik, tekanan rendah)

Item Perbandingan	Welding Butt	Sambungan Utas
Sealing linuwih	Dhuwur banget, ora bocor (yen weld swara)	Low, gumantung ing sealant utawa tape PTFE; bisa loosen ing geter
Tekanan / Watesan Suhu	Bisa digunakake kanggo tekanan ultra-dhuwur lan suhu ultra-dhuwur	Diwatesi kanggo tekanan medium / kurang lan suhu normal utawa moderat
Kekuwatan Sambungan	Nyawiji integral, kekuatan cedhak karo logam dhasar	Konsentrasi stres ing akar benang
Kesulitan Instalasi	Mbutuhake peralatan welding lan welder trampil	Mung perlu alat tangan; bisa dirakit kanthi cepet ing situs
Resiko Kebocoran	Meh ora bocor yen weld muni	Kebocoran bisa mboko sithik kedadeyan kanthi siklus suhu utawa geter

Ringkesan: Kapan Pilih "Butt Welding"?·
Ukuran pipa≥ DN50
Layanan:suhu dhuwur (contone, ndhuwur 450 ° C) utawa tekanan dhuwur (contone, ndhuwur 10MPa)
Resiko nol bocor dibutuhake, contone, media beracun, gampang kobong, utawa mbledhos
Pipa kudu radiografi kanggo kualitas las sing bisa dikontrol
Umur desain sing dawa, minimal utawa ora ana pangopènan sing dikarepake (contone, saluran uap utama ing pembangkit listrik)

Ing siji ukara: Welding butt minangka cara sambungan sing paling kuat, paling dipercaya, lan ora bisa dicopot, cocok kanggo kondisi layanan sing abot, suhu dhuwur, tekanan dhuwur, ora bocor.
