NDT singkatan saka Non-Destructive Testing. Minangka jeneng kasebut, iki minangka teknik teknik sing digunakake kanggo mriksa cacat internal lan permukaan (contone, retak, porositas, inklusi slag) saka obyek uji (kayata katup, pipa, utawa las) tanpa ngrusak utawa ngrusak.
Iki mbandhingake katup karo "CT scan" utawa "ultrasound". Kanthi cara sing padha dhokter bisa diagnosa organ internal tanpa nindakake operasi ing pasien. NDT bisa verifikasi cacat ing jero bahan katup tanpa mbukak.
Apa NDT pinunjul kanggoKatup?
Ing tes katup, tes kekuatan cangkang lan tes segel kursi konfirmasi manawa fungsi katup kaya sing dibutuhake. NDT, ing tangan liyane, validasi "kesehatan materi" katup. A materi awak tutup ngemot retak internal cilik utawa porosity ana ing risiko pecah dadakan sawise long-time cahya kanggo meksa dhuwur, suhu dhuwur, utawa media korosif, nyebabake kacilakan serius. Akibate, NDT utamané dipunginaaken kanggo mriksa castings mentahan, forgings, lan welds rampung. Iki minangka pelindung sing paling penting kanggo njamin safety lan linuwih katup.

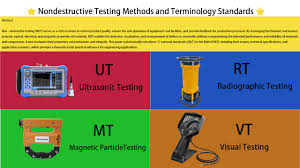

Metode NDT Paling Populer ing Industri Katup
| Jeneng Metode |
Singkatan |
Prinsip Kerja |
Cacat utama sing bisa dideteksi |
Aplikasi Katup Umum |
| Tes Radiografi |
RT |
Sinar-X utawa sinar gamma nembus komponen kasebut lan ngrekam gambar ing film, ing ngendi cacat internal katon minangka kontras ing kerapatan. |
Cacat internal: porositas, inklusi slag, rongga penyusutan, retak. |
Priksa integritas internal casting awak tutup uga welds ing klep lan pipa. |
| Tes ultrasonik |
UT |
Nganggo gelombang swara frekuensi dhuwur sing dikirim menyang komponen kasebut. Kanthi nganalisa ombak sing mumbul maneh, posisi lan dimensi saka cacat bisa dianalisis. |
Cacat internal: retak, laminasi, kekurangan fusi. Luwih sensitif marang cacat planar (kaya retak) tinimbang RT. |
Priksa kekandelan tembok lan retakan internal awak lan tutup tutup, kanthi penekanan khusus ing katup tembok sing kandel. |
| Pengujian Partikel Magnetik |
MT |
Ditrapake mung kanggo zat ferromagnetik kaya baja karbon. Bagean kasebut magnet, lan cacat nyebabake lapangan bocor sing narik partikel magnetik, dadi indikasi sing katon. |
Cacat lumahing lan cedhak permukaan: retak, lapisan, puteran. |
Ngawasi kondisi lumahing klep kanggo quench retak, mecah retak, utawa pangolahan liyane. |
| Pengujian Penetrasi Cairan |
PT |
Cairan sing nembus banget ditrapake ing permukaan komponen kasebut. Tumindak kapiler nyebabake seep menyang cacat sing ana hubungane karo permukaan. Akibaté, pangembang digunakake kanggo extract nembus, mbukak cacat. |
Cacat lumahing: retak, pinholes, nutup kadhemen. |
Evaluasi permukaan baja tahan karat austenitik (ora cocog kanggo MT amarga sifat non-ferromagnetik) uga katup paduan non-magnetik. |
